Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Крутящий момент: 8 – 7521 Нм

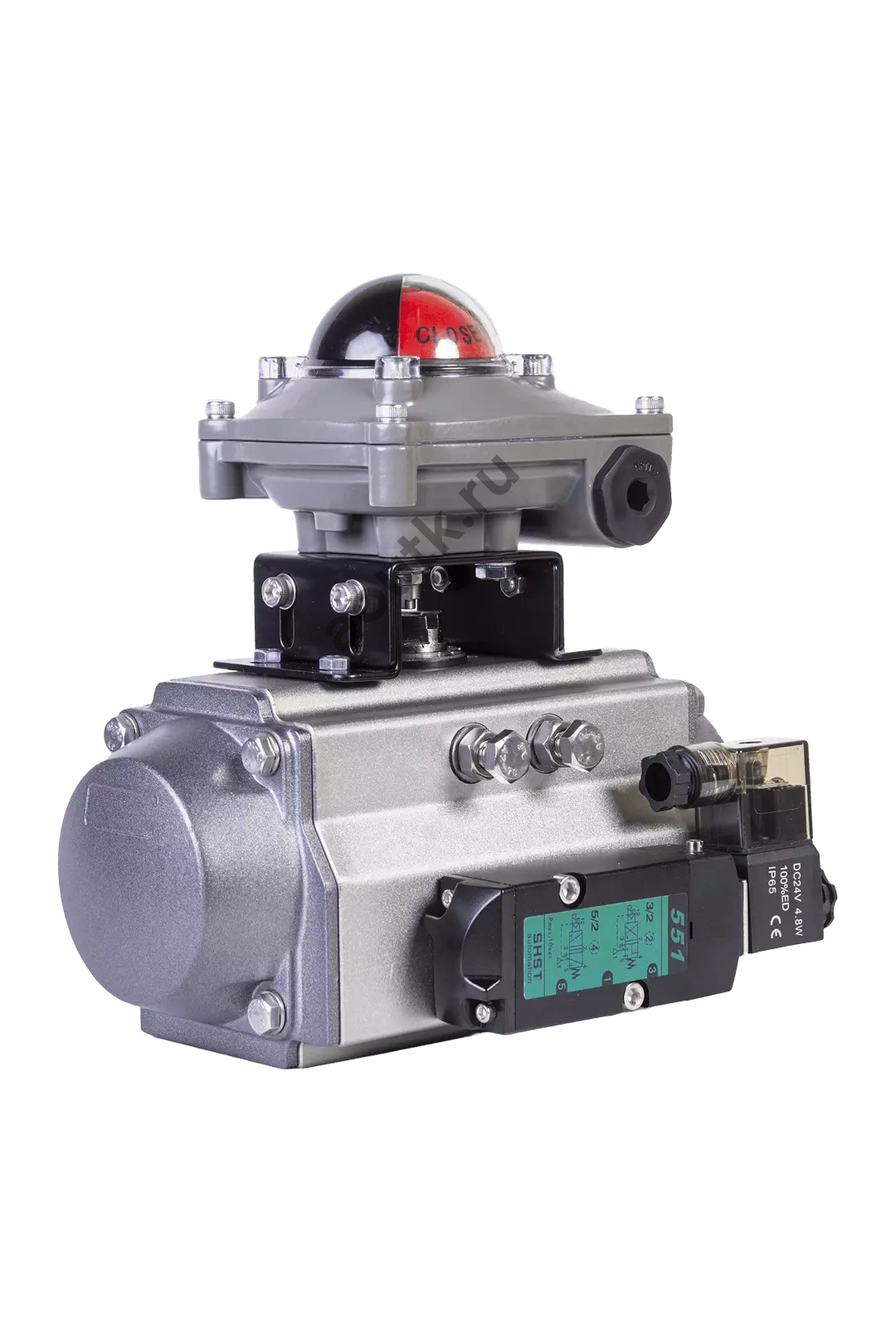

- Стандарт присоединения концевых выключателей и соленоидного клапана: VDI/ VDE 3845
- Управляющее давление: мин. 2,5 бар, макс. 8 бар
- Требования к управляющему воздуху: Фильтрованный сжатый воздух сухой или со смазкой.
- Точка конденсации давления в соответствии с
- (ISO 8573-1:2010, Класс 3) должна быть ≥ - 20°C или 10°C при температуре окружающей среды. Максимальный размер частиц в соответствии с (ISO 8573-1:2010, Класс 5) не должны превышать 40 µm.
- При циклах ≥ 4 /мин необходима смазка.
- Температурный диапазон: -20°C до +80°C (стандарт) -40°C до +80°C (низкотемпературное исполнение) -15°C до +120°C (высокотемпературное исполнение)
- Присоединение к арматуре: ISO 5211
- Цилиндр привода: алюминиевый сплав, друге материалы по запросу
ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ

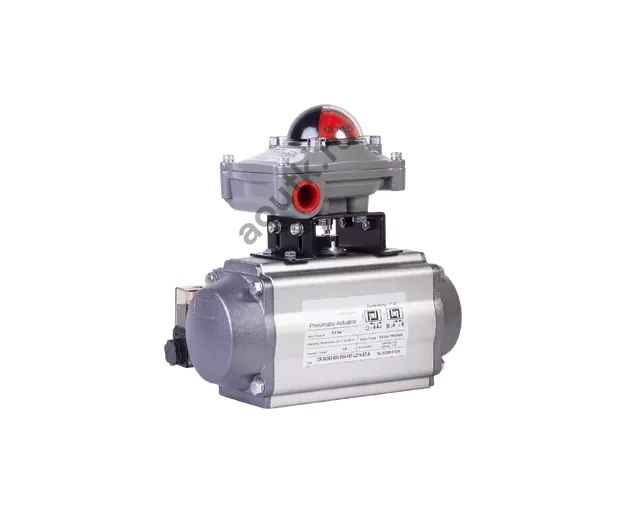

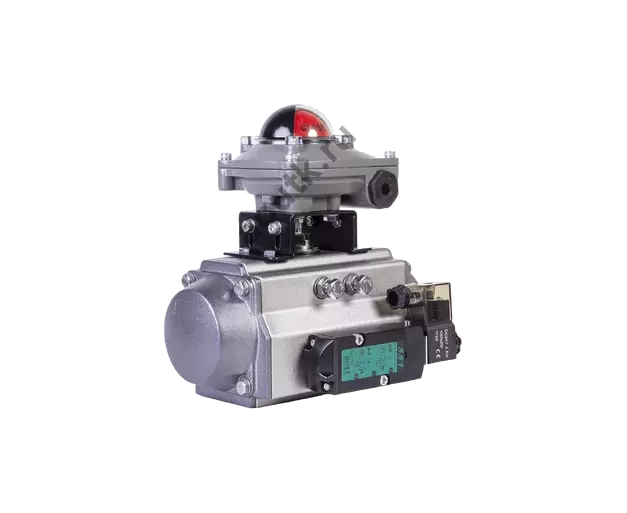

- - Не требуют технического обслуживания

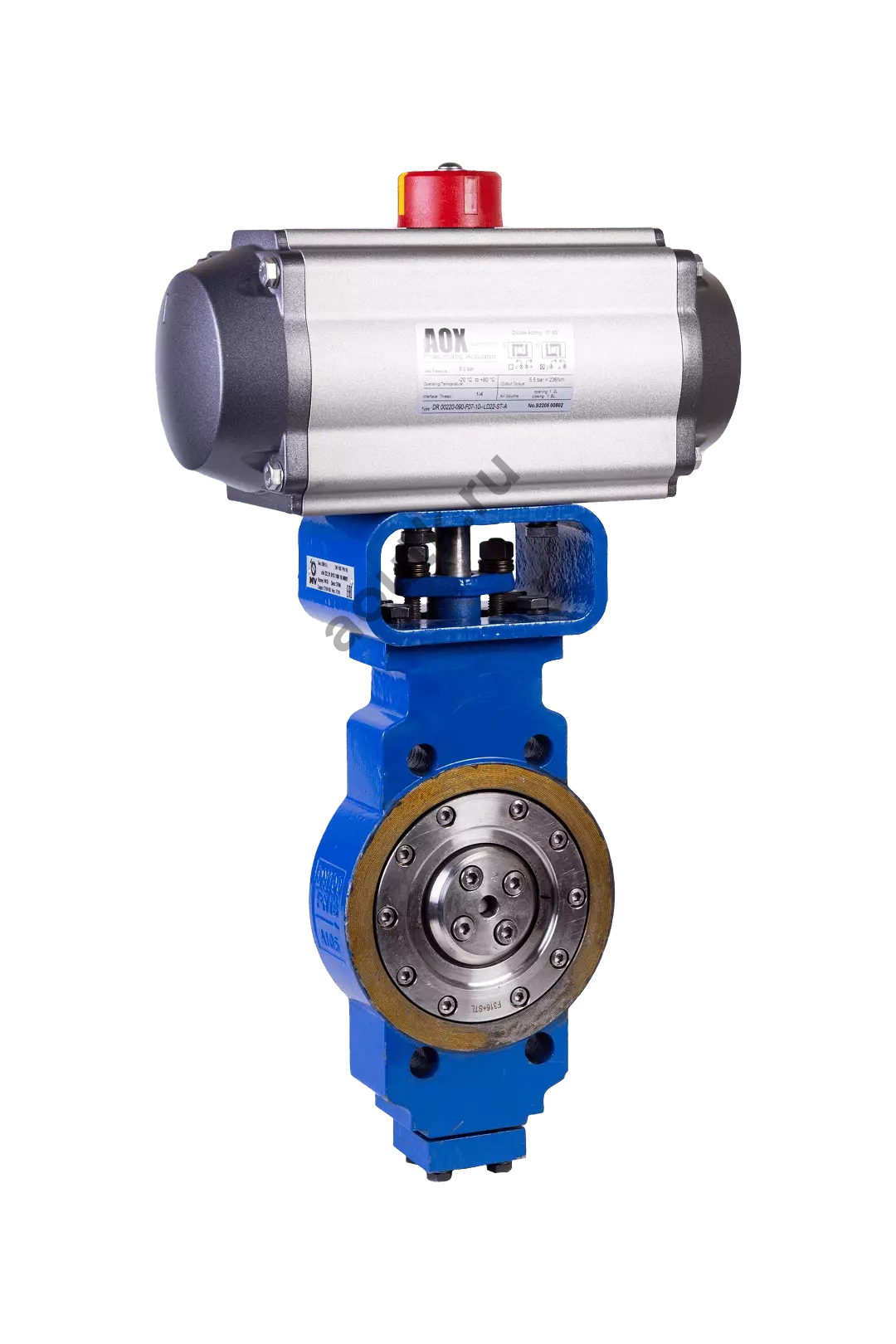

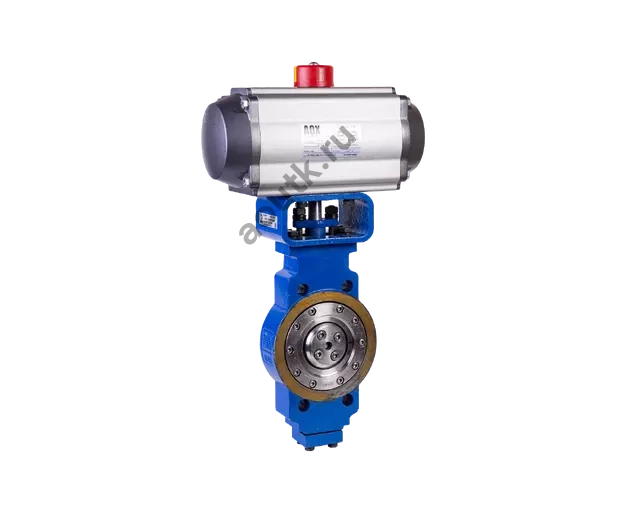

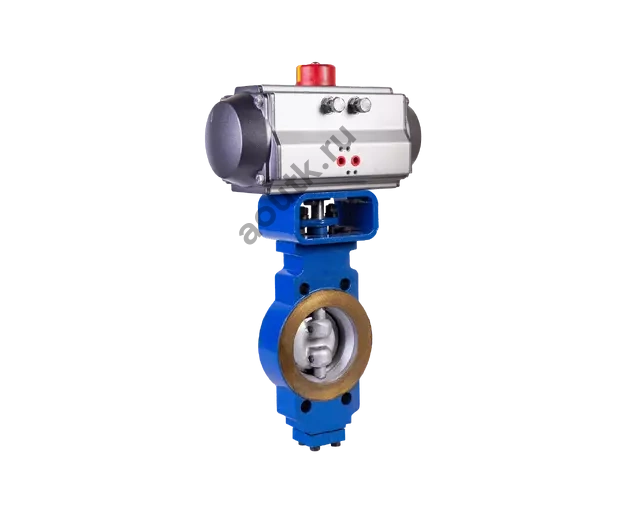

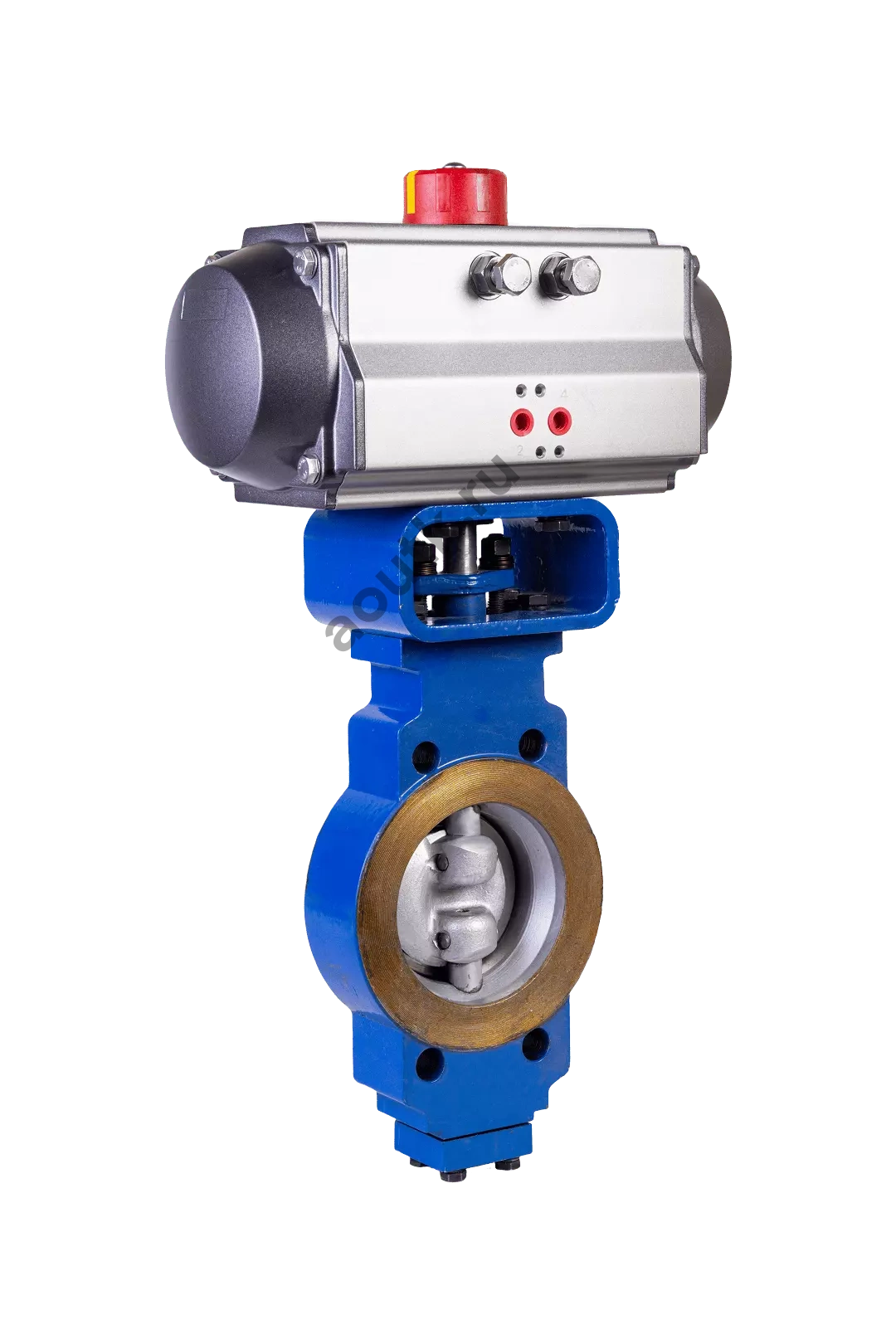

- - Применим ко всем 1/4 оборотным клапанам
- - Защита от пропуска по валу
- - Нормальный крутящий момент в соответствии с EN ISO 5211

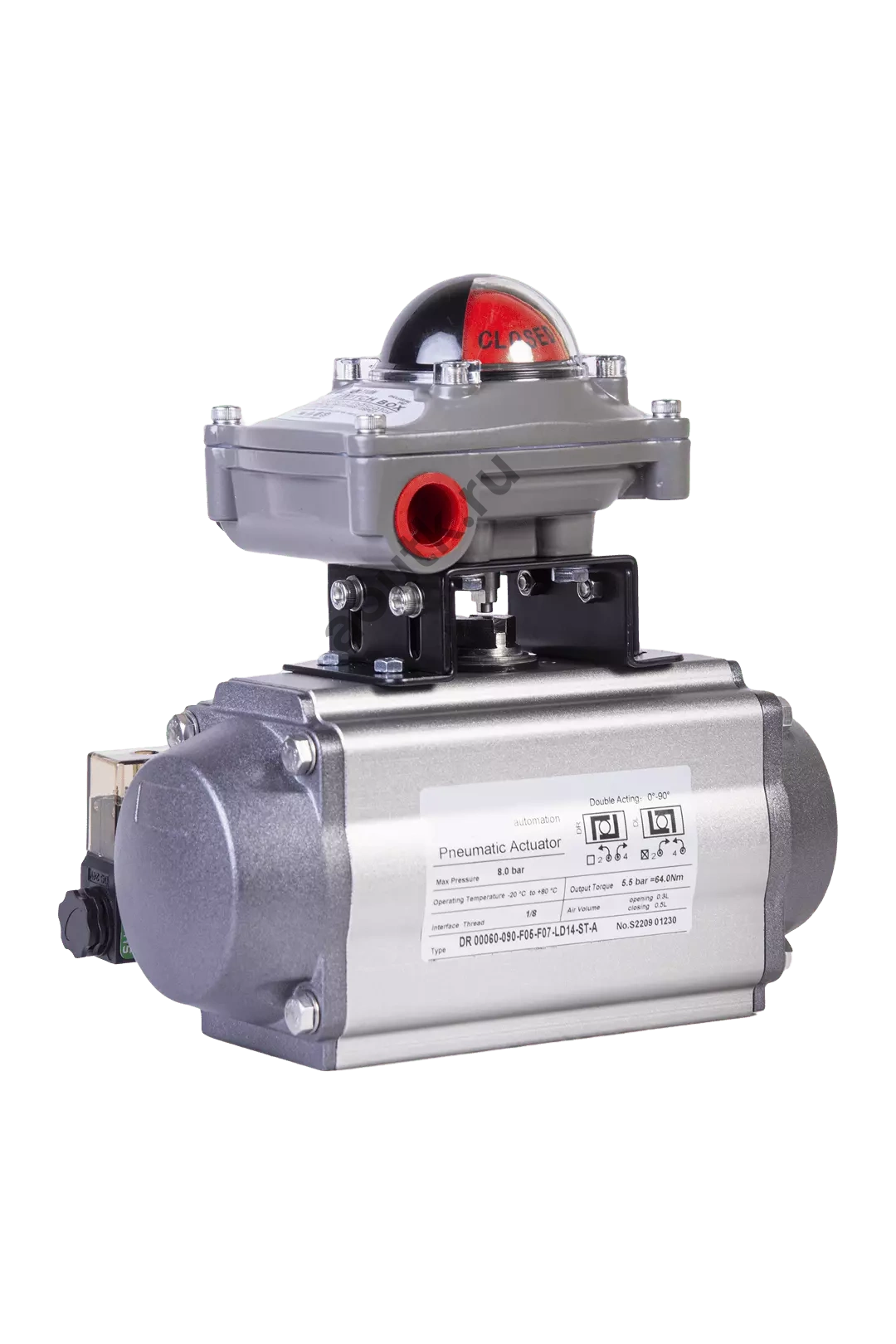

- - Хорошо видимая индикация положения запорного элемента арматуры
- - Все крепежные элементы выполнены из нержавеющей стали
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА:
- - Конструкция механизма привода по принципу двойной кулисы позволяет создавать высокие крутящие моменты на открытие/закрытие арматуры
- - Идеальное скольжение поршней обеспечивается направляющими из материала низким коэффициентом трения
- - Безопасность в эксплуатации и долгий срок службы гарантируется высокоточным исполнением деталей механизма
- - Низкий расход воздуха
- - Регулировочные винты позволят провести регулировку открытия и закрытия клапана, при необходимости могут быть предусмотрены более длинные винты.
Технические параметры
- Присоединительные размеры
- Расходные характеристики
- Крутящие моменты, Нм
Материальное исполнение
-
1 Левая торцеваяАлюминиевый сплав, нержавеющая сталь - Aluminium, SS304
крышка
-
2 Правая торцеваяАлюминиевый сплав, нержавеющая сталь - Aluminium, SS304
крышка
-
3 Корпус цилиндраПрессованный алюминиевый сплав, нержавеющая сталь - Aluminium, SS304
-
4 ПоршеньАлюминиевый сплав - Aluminium
-
5 Выходной валУглеродистая сталь, нержавеющая сталь - WCB, SS304
-
6 РегулировочныйНержавеющая сталь - SS304
кулачок
-
7 УплотнительноеНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
кольцо крышки
-
8 УплотнительноеНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
кольцо поршня
-
9 УплотнительноеНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
кольцо (нижняя
часть вала)
-
10 УплотнительноеНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
кольцо (верхняя
часть вала)
-
11 УплотнительноеНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
кольцо регул.
винт
-
12 СтопорныйНитрилбутадиеновый каучук, фторкаучук, силиконовый каучук - NBR, FPM, Silicone
конец корпуса
-
13 Подшипник валаФторуглерод - Fluorocarbon
-
14 Опорный валНейлон 66 - PA66
(верхняя часть)
-
15 Опорный валНейлон 66 - PA66
(нижняя часть)
-
16 Опорный валНейлон 66 - PA66
(задняя часть
поршня)
-
17 Упорный подшипникНейлон 66 - PA66
(выходной вал)
-
18 УплотнениеНейлон 66 - PA66
выходного вала
-
19 ЭластичныйНержавеющая сталь - SS304
воротник
-
20 Торцевой винтНержавеющая сталь - A207
-
21 Торцевой винтНержавеющая сталь - A207
-
22 ШайбаНержавеющая сталь - SS304
-
23 РегулировочныйНержавеющая сталь - A207
винт
-
24 НаправляющаяНейлон 66 - PA66
подушка
-
25 Пружинный узелЛегированная пружинная сталь - FDSiC2
-
26 ИндикаторПластик - PP+30%
местоположения
-
27 ВинтНержавеющая сталь - A207
Пневматический привод – это важный компонент в системах, где требуется быстрое, надежное и дистанционное управление потоком рабочей среды.
В отличие от ручных или электрических приводов, пневматические системы используют сжатый воздух для открытия и закрытия затворов, что обеспечивает ряд преимуществ, особенно в условиях, где безопасность и скорость реакции играют критическую роль.
