| Габариты | Привод | Масса, кг | |||
|---|---|---|---|---|---|
| H | L | F | h | Ød | |
| F07 | 35 | 14 | |||
* Односторонняя герметичность ГОСТ 54808 класс A
** Двусторонняя герметичность ГОСТ 54808 класс A
*Возможны технические изменения без предварительного уведомления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Условный проход: DN 50 - DN 1400 (Затворы большего диаметра по запросу)
- Рабочее давление: макс. 63 бар
- Фланцевое присоединение: DIN 2501 PN 6/10/16/25/40/63 ANSI B 16.5, класс 150/300 ГОСТ 12815
- Форма уплотнительной поверхности фланца: DIN 2526, форма А-Е, ANSI RF
- Верхний фланец: EN ISO 5211
- Монтажная длина: ISO 5752
- Соответствие классу герметичности: ГОСТ Р 54808 класс А
- Температурный диапазон: -60°C до +550°C (в зависимости от давления, среды и материала)
- Вакуум: до 1 мбар по абс. шкале (в зависимости от среды и температуры)

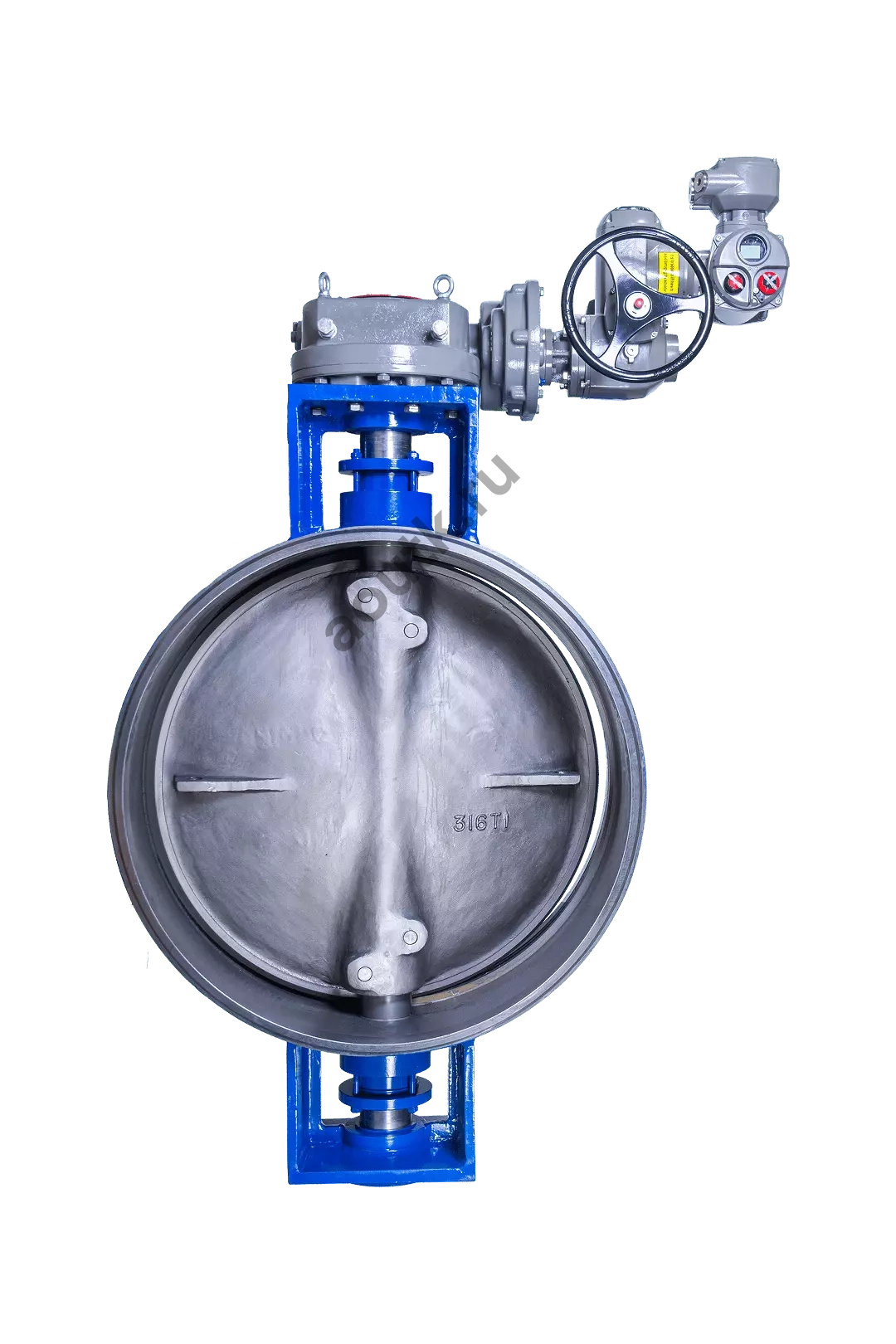

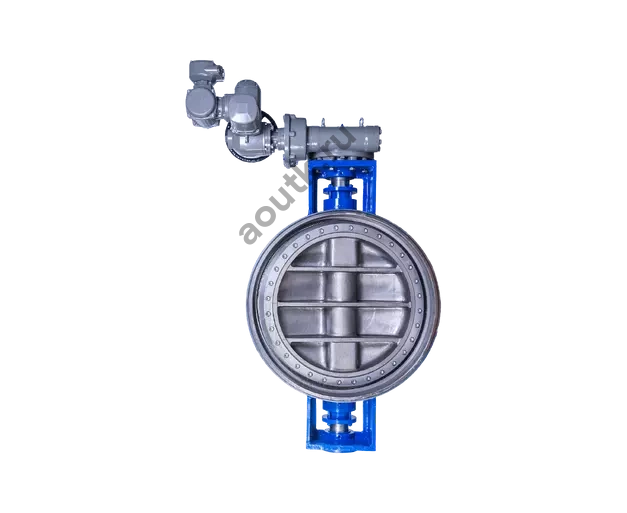

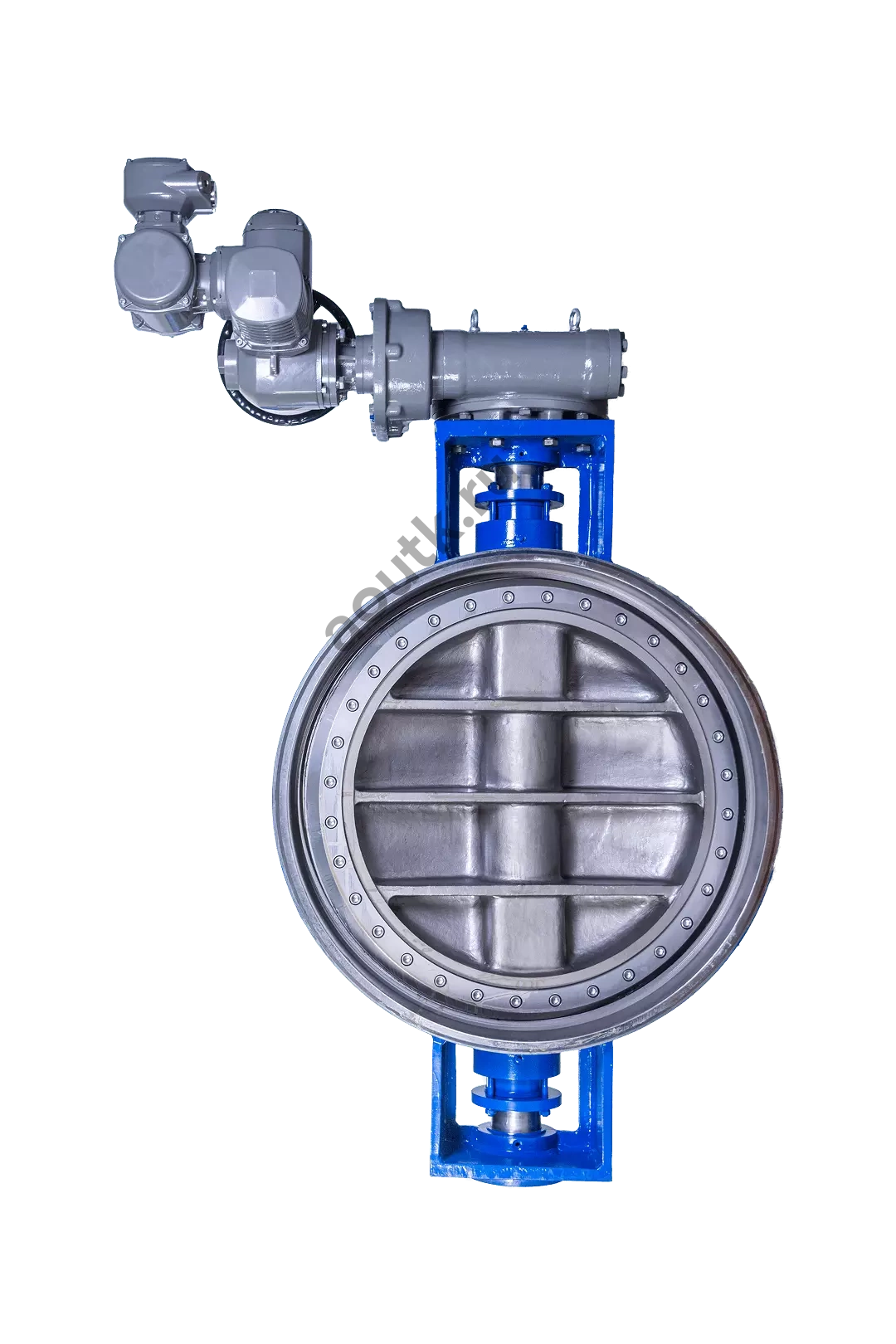

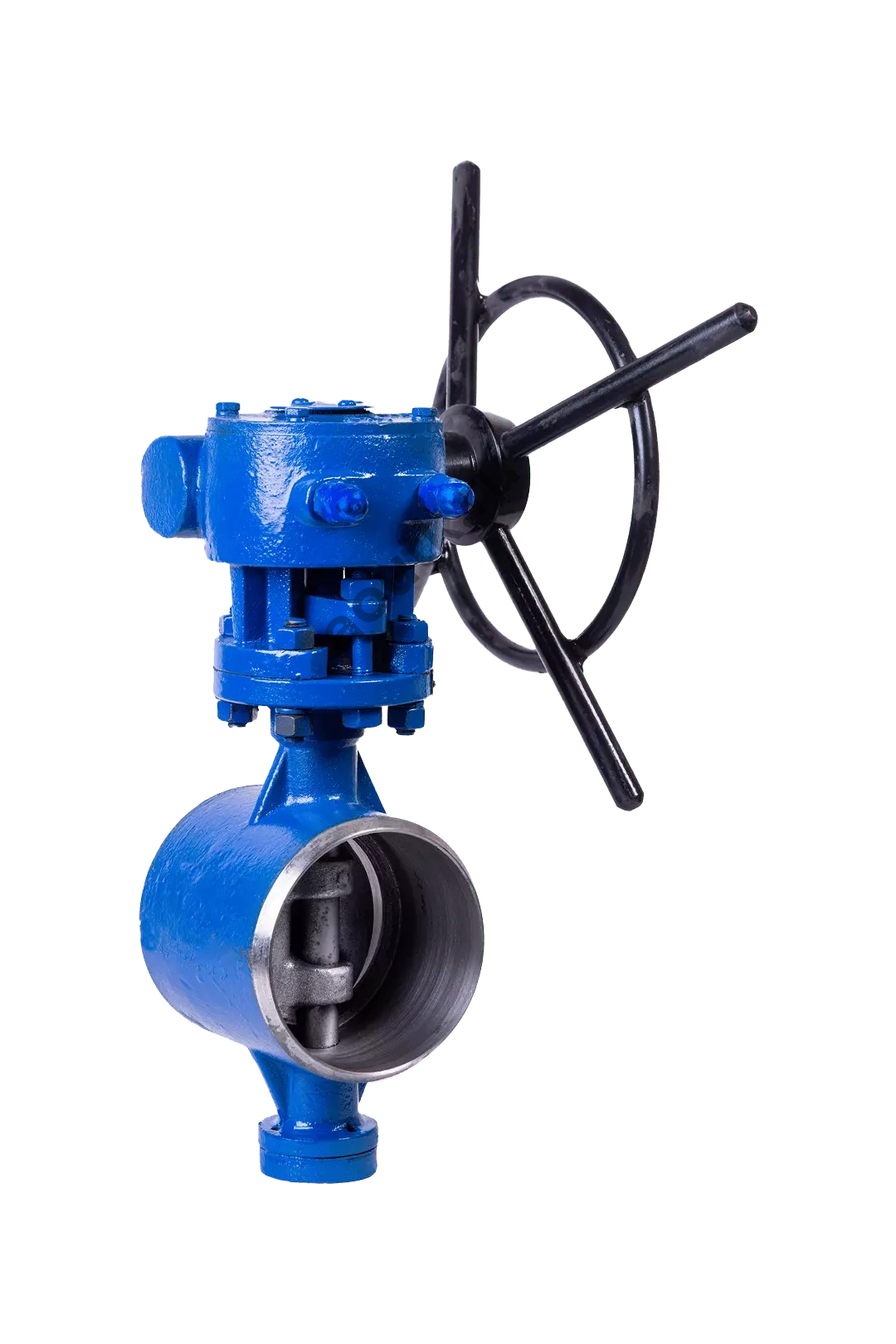

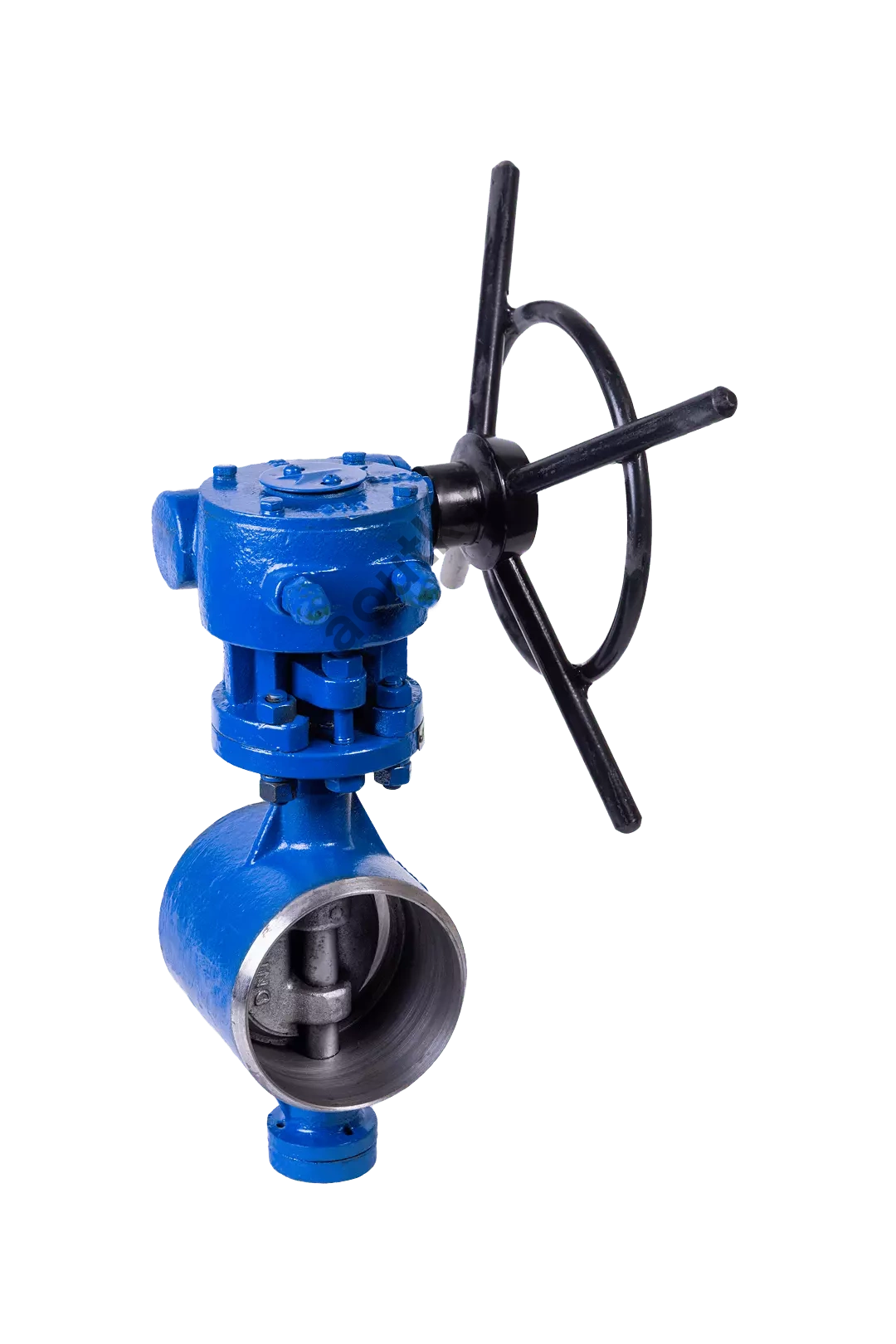

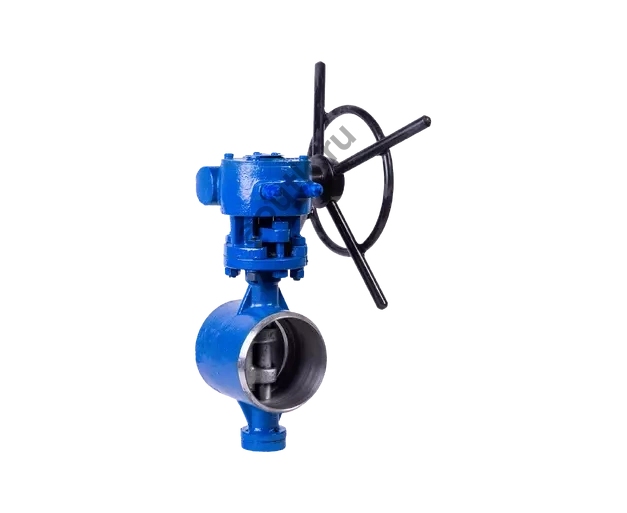

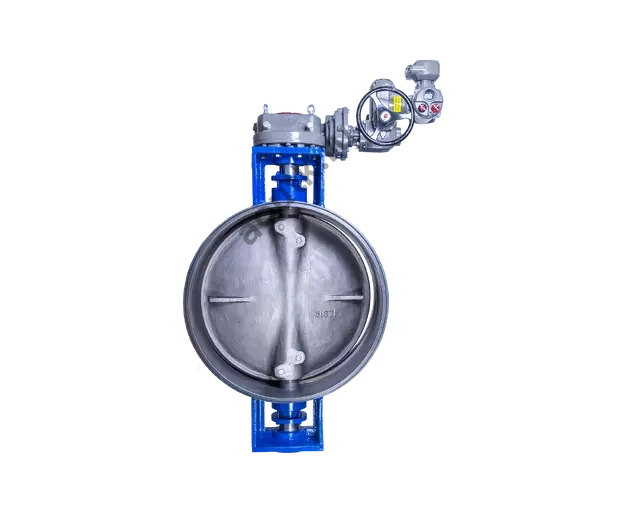

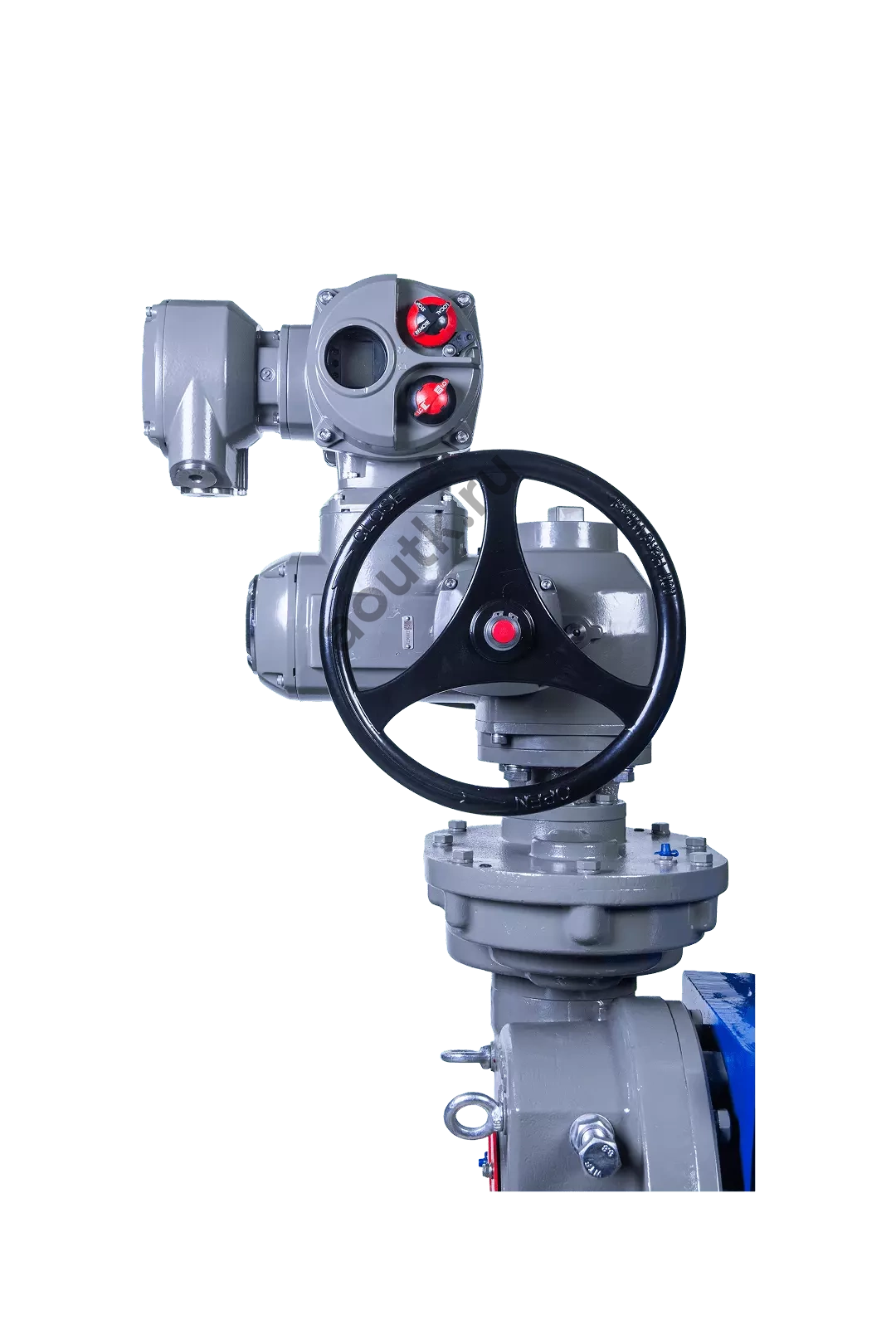

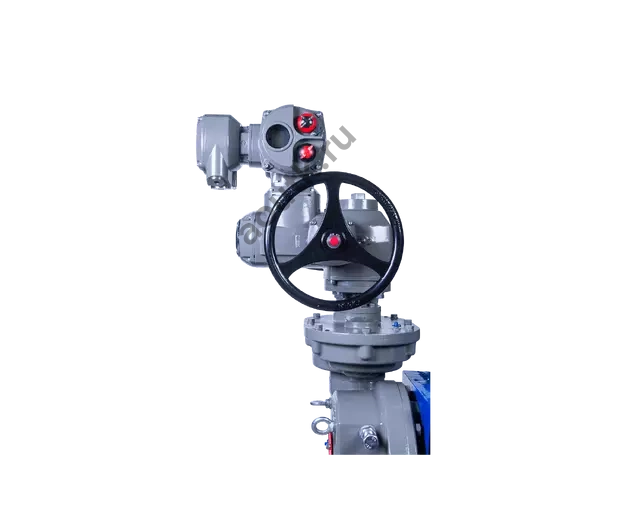

- Затвор трёхэксцентриковой приварной конструкции — надёжное перекрытие потока даже при экстремальных температурах и давлениях.
ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ
- - Надежное перекрытие и регулирование потоков жидких и газообразных сред
- - Длительный срок эксплуатации даже при высокой частоте срабатываний
- - Не требует технического обслуживания
- - Доступные варианты уплотнений: PTFE, Graphit, Stellite, Inconel, азотированная нерж.сталь F304/316
- - Два типа исполнения затворов серии UBH-C и UBH-L

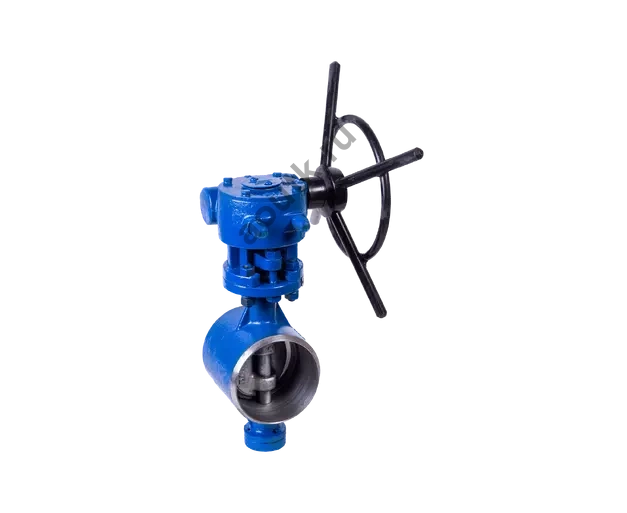

- UBH-C:
- Исполнение с несъемным седлом и уплотнением на диске
- Класс герметичности:
- Класс А в обоих направлениях
- Класс А в одном направлении
- UBH-L:
- Ремонтопригодное исполнение со диске съёмным седлом и уплотнением на диске
- Класс герметичности:
- Класс А в обоих направлениях
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- - Химическая и нефтехимическая промышленность
- - Системы горячего водоснабжения и пара
- - Централизованное теплоснабжение
- - Вакуумные системы
- - Судостроение
- - Технологии переработки газов
- - Пищевая промышленность
- - Тяжелое машиностроение
КРУТЯЩИЙ МОМЕНТ
- Приведенные значения относятся к начальному моменту срыва диска с седла
- Значения Kv:
- - Значение Kv [м³/час] указывает расход воды при температуре от 5°C до 30°C и ∆p 1 бар
- - Допустимая скорость, потока: Vмакс 4,5 м/с для жидкостей; Vмакс 70 м/с для газов
- - Линейная характеристика потока при дросселировании соблюдается при установочных углах от 30° до 70°
- - Избегайте кавитации
Технические параметры
- Присоединительные размеры
- Расходные характеристики
- Крутящие моменты, Нм
* - Значения для PN16.
** - Значения для PN63.
Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.
*Возможны технические изменения без предварительного уведомления.
Значения крутящих моментов приведены на основании измерений воздухом при температуре 20 С. Приведенные моменты относятся к начальному моменту срыва диска с седола. Динамические крутящие моменты могут быть предоставлены по запросу. При трудностях в выборе типоразмера привода, пожалуйста, обратитесь к инженерам.
*Возможны технические изменения без предварительного уведомления.
Материальное исполнение
-
1 КорпусWCB, CF8
-
2 ДискWCB, CF8
-
3 Шток верхний20Cr13, 05Cr17Ni4Cu4Nb
-
4 Шток нижний20Cr13, 05Cr17Ni4Cu4Nb
-
5 Седельное кольцо06Cr19Ni10 + Graphite, 06Cr19Ni10 + PTFE, 06Cr17Ni12Mo2 + Graphite, 06Cr17Ni12Mo2 + PTFE
-
6 Прижимное кольцоУглеродистая сталь 20, 06Cr19Ni10
-
7 Фланец нажимнойWCB, CF8
-
8 СальникГрафит, PTFE
-
9 Шайба нажимнаяD2, SS304
-
10 Пружина тарельчатаяУглеродистая сталь 20
-
11 Монтажная консольWCB
-
12 ПрокладкаГрафит
-
13 Стяжной винтA193, 06Cr19Ni10
-
14 БолтA193, 06Cr19Ni10
-
15 ГайкаA193, 06Cr19Ni10
-
16 ГайкаA193, 06Cr19Ni10
-
17 ШайбаA29, 06Cr19Ni10
-
18 Шпилька сальника, шпилька консолиA193, 06Cr19Ni10
-
19 Штифт20Cr13, 06Cr19Ni10
-
20 ШпонкаCF8
