Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Условный проход: DN 50 - DN 1400 (Затворы большего диаметра по запросу)
  • Рабочее давление: макс. 63 бар
  • Фланцевое присоединение: DIN 2501 PN 6/10/16/25/40/63 ANSI B 16.5, класс 150/300 ГОСТ 12815
  • Форма уплотнительной поверхности фланца: DIN 2526, форма А-Е, ANSI RF
  • Верхний фланец: EN ISO 5211
  • Монтажная длина: ISO 5752
  • Соответствие классу герметичности: ГОСТ Р 54808 класс А
  • Температурный диапазон: -60°C до +550°C (в зависимости от давления, среды и материала)
  • Вакуум: до 1 мбар по абс. шкале (в зависимости от среды и температуры)

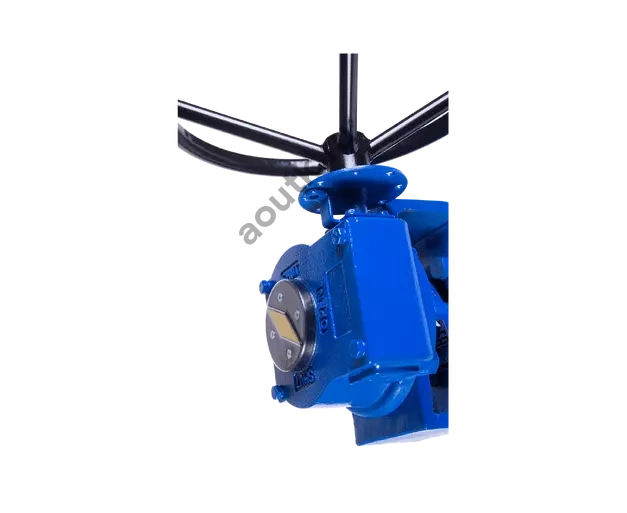

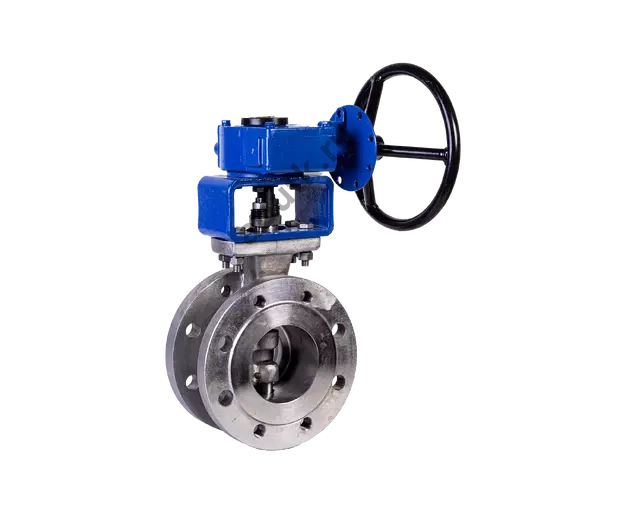

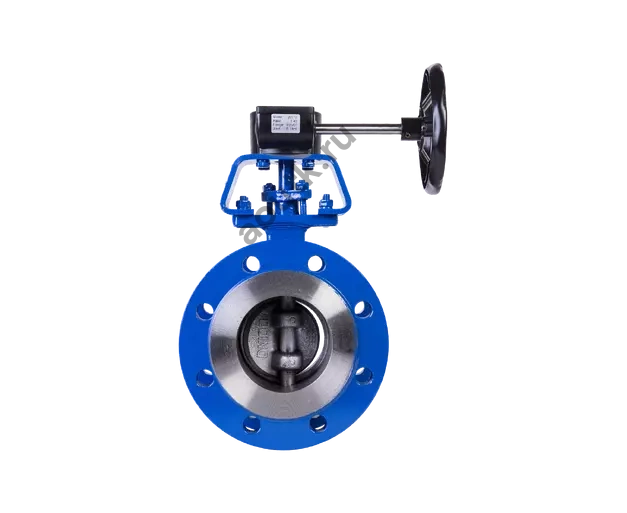

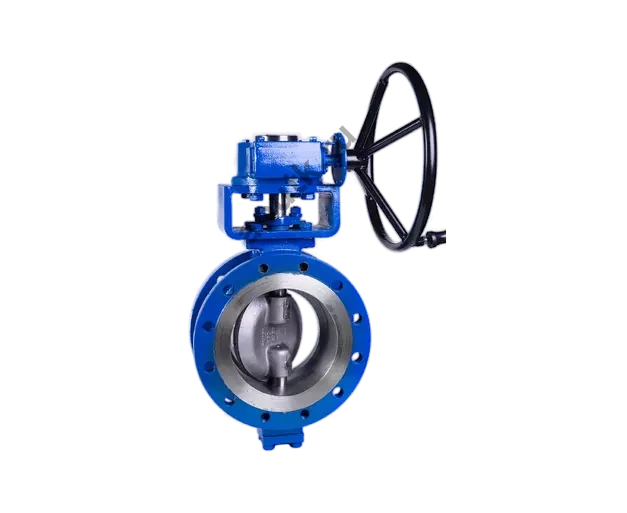

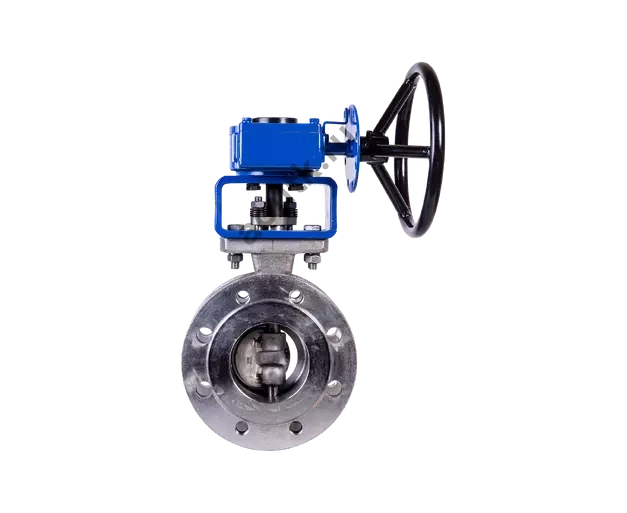

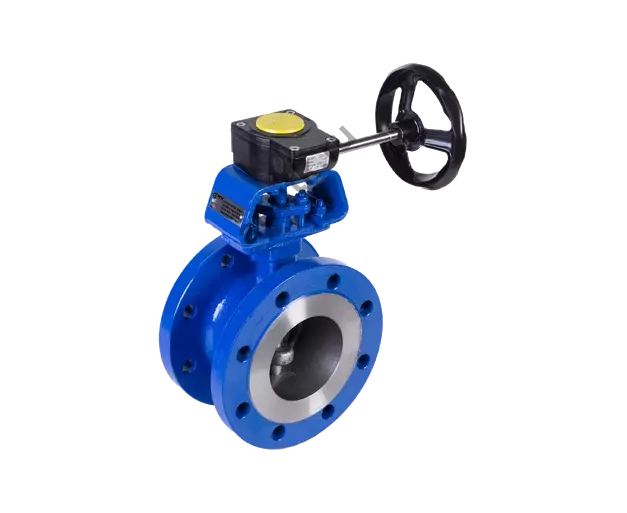

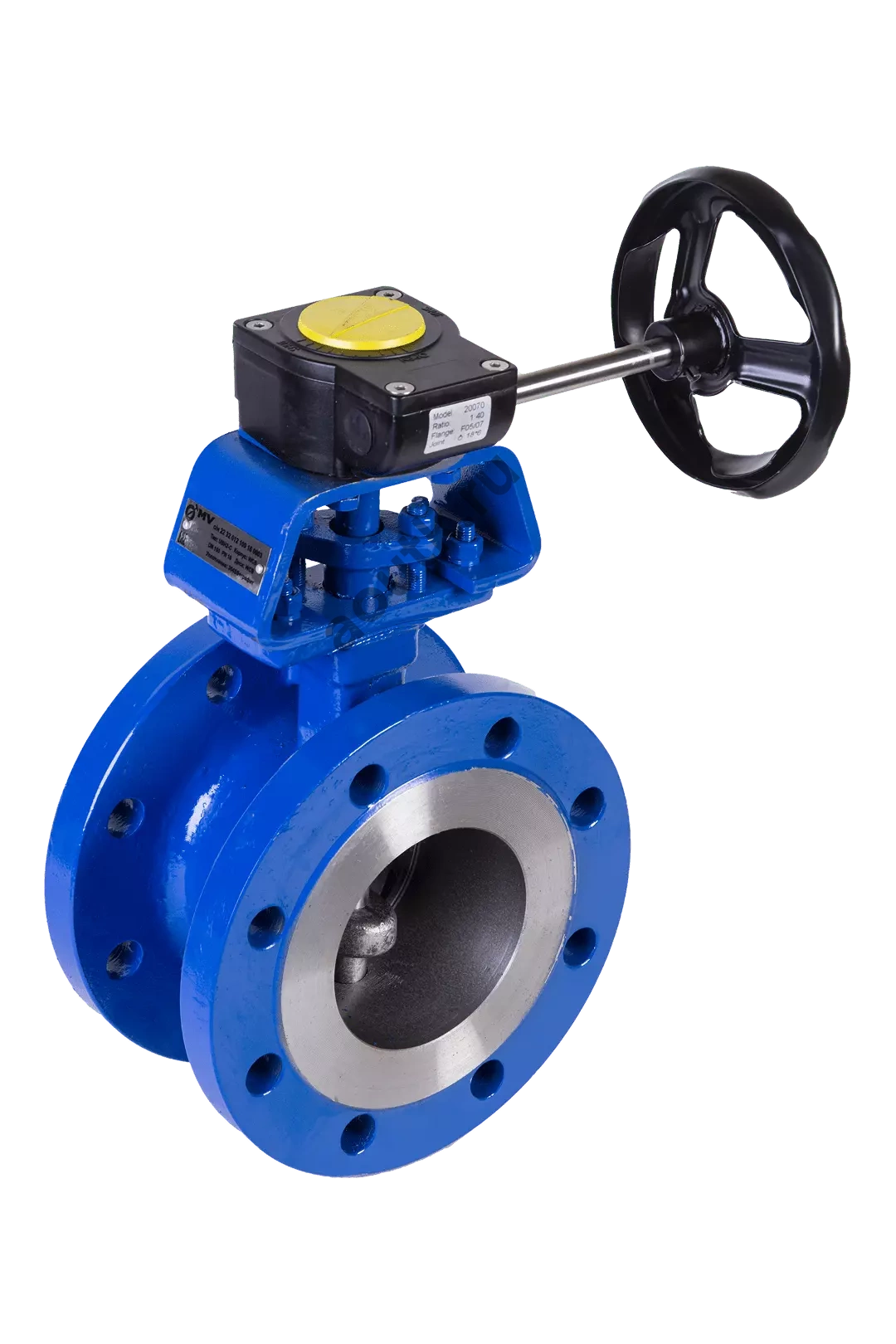

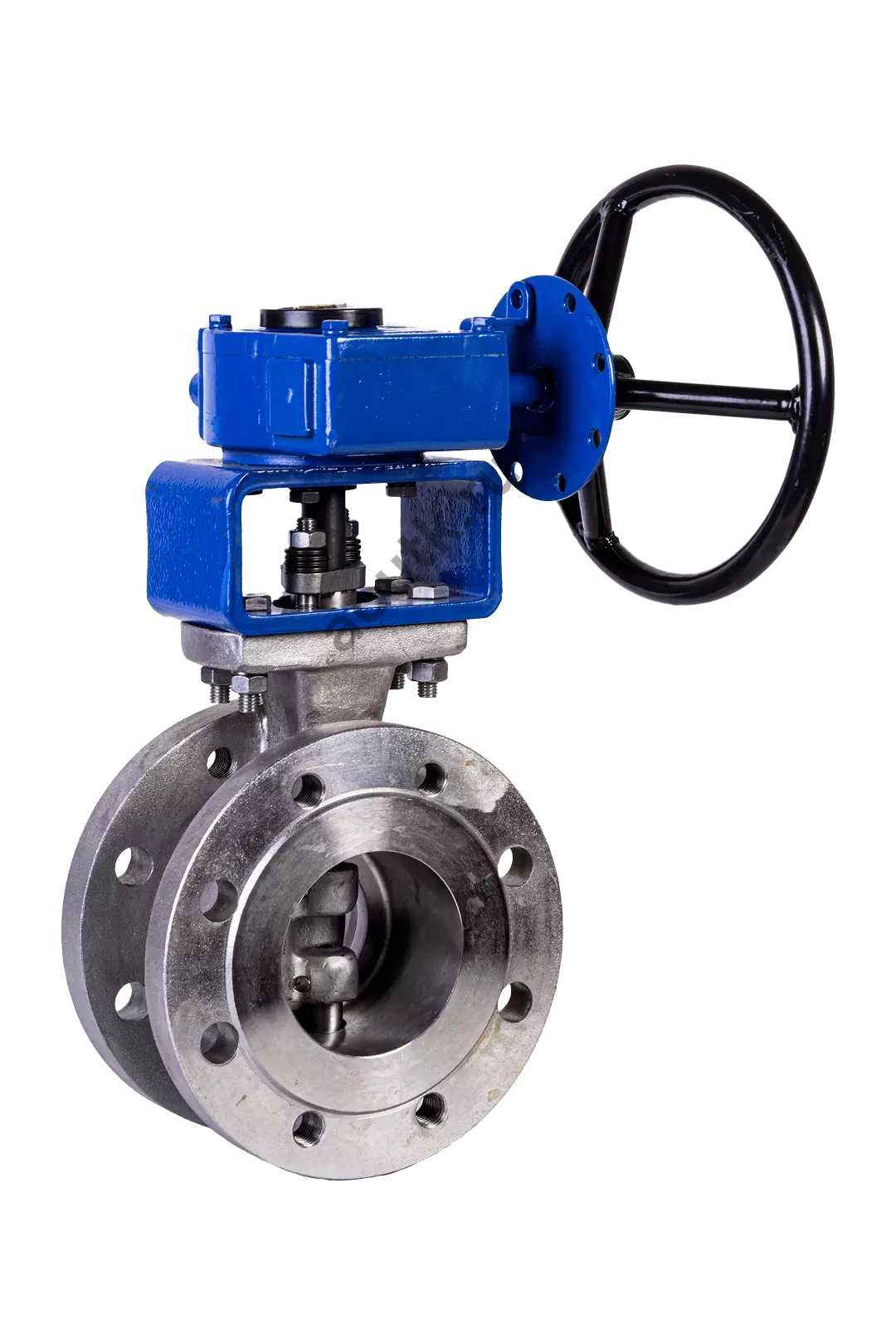

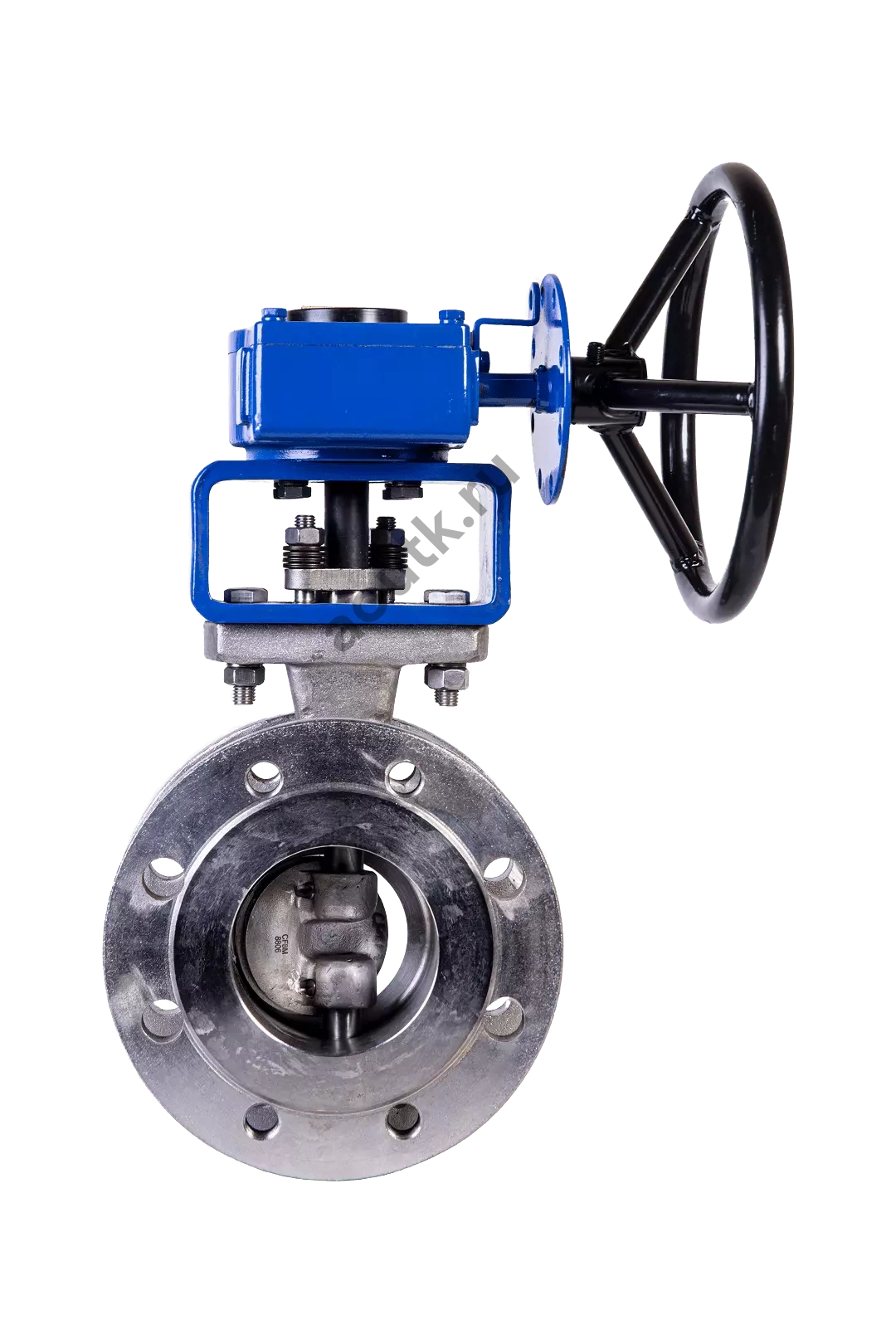

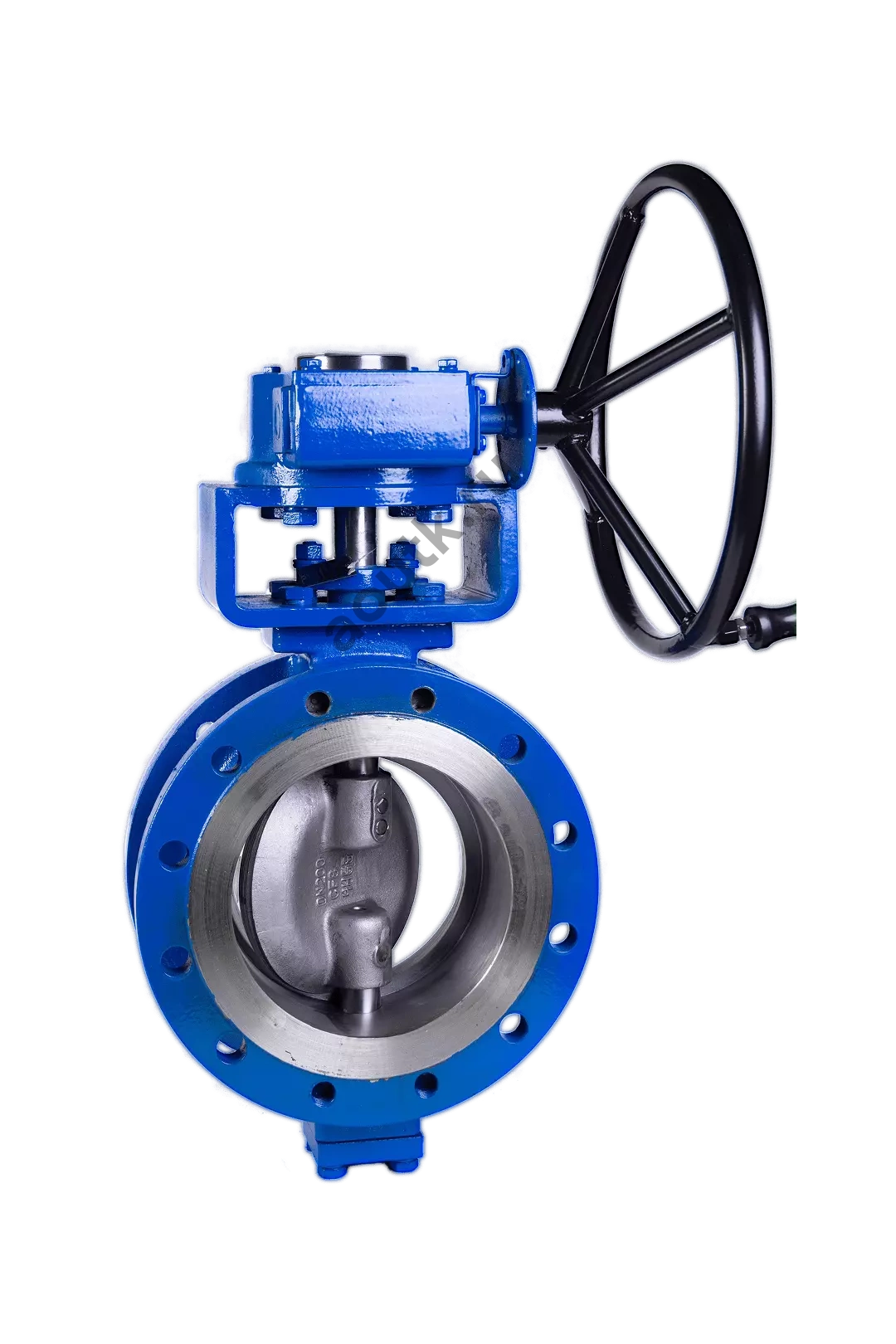

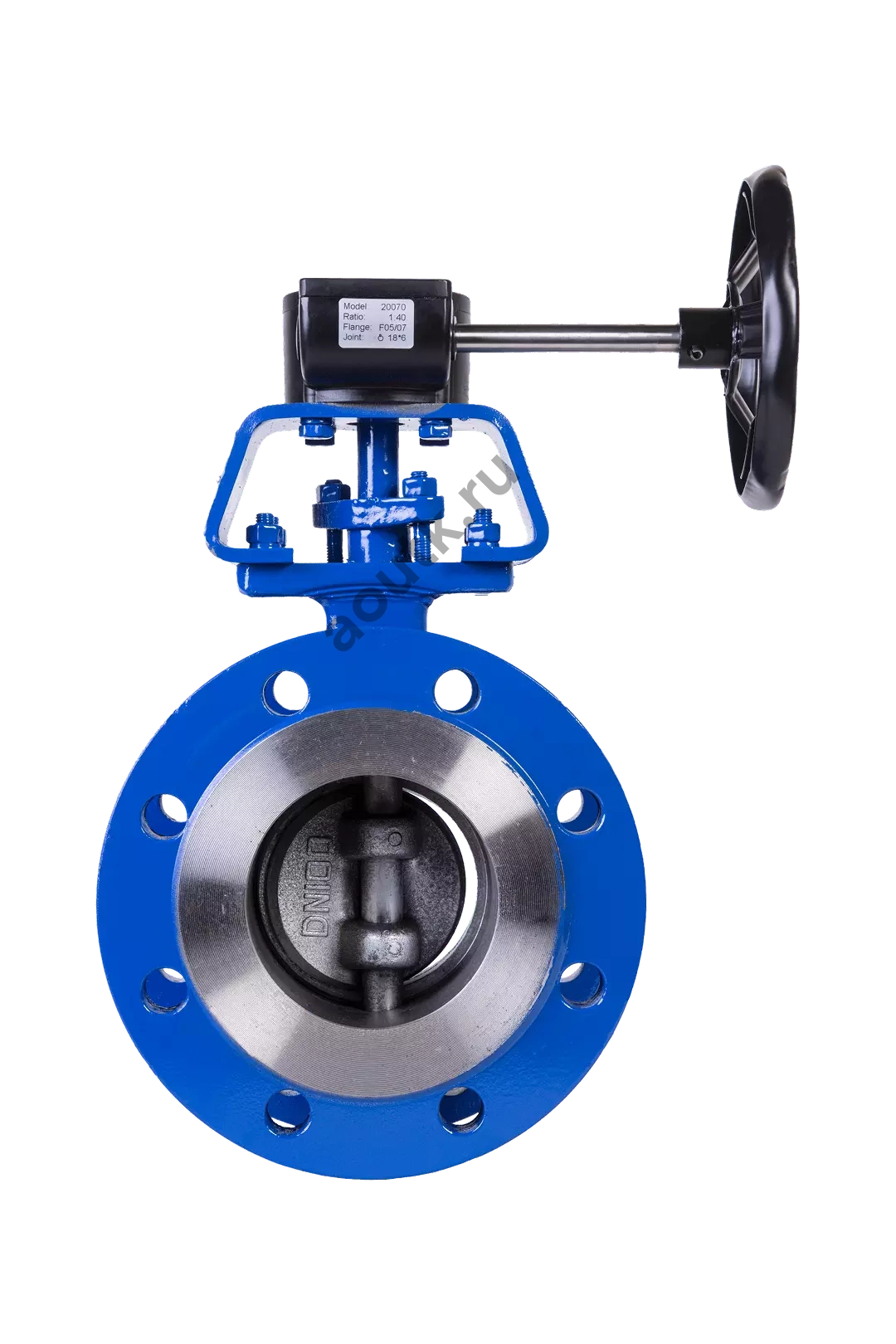

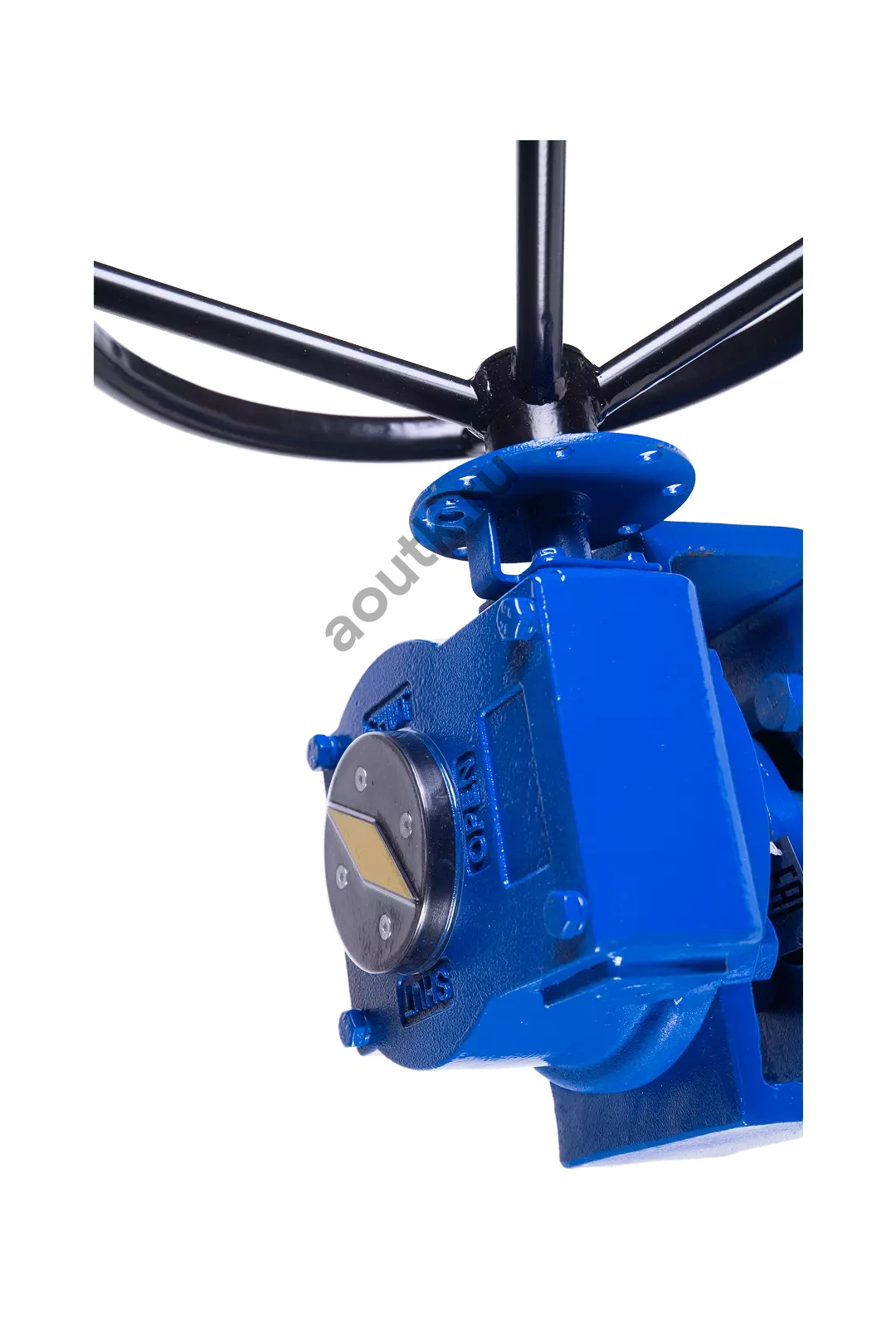

  • Фланцевый затвор трёхэксцентриковой конструкции — надёжное перекрытие потока даже при экстремальных температурах и давлениях.

ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ

  • - Надежное перекрытие и регулирование потоков жидких и газообразных сред
  • - Длительный срок эксплуатации даже при высокой частоте срабатываний
  • - Не требует технического обслуживания
  • - Доступные варианты уплотнений: PTFE, Graphit, Stellite, Inconel, азотированная нерж.сталь F304/316
  • - Два типа исполнения затворов серии UBH-C и UBH-L
  • UBH-C:
  • Исполнение с несъемным седлом и уплотнением на диске
  • Класс герметичности:
  • Класс А в обоих направлениях
  • Класс А в одном направлении
  • UBH-L:
  • Ремонтопригодное исполнение со съёмным седлом и уплотнением на диске
  • Класс герметичности:
  • Класс А в обоих направлениях

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • - Химическая и нефтехимическая промышленность
  • - Системы горячего водоснабжения и пара
  • - Централизованное теплоснабжение
  • - Вакуумные системы
  • - Судостроение
  • - Технологии переработки газов
  • - Пищевая промышленность
  • - Тяжелое машиностроение

КРУТЯЩИЙ МОМЕНТ

  • Приведенные значения относятся к начальному моменту срыва диска с седла
  • Значения Kv:
  • - Значение Kv [м³/час] указывает расход воды при температуре от 5°C до 30°C и ∆p 1 бар
  • - Допустимая скорость, потока: Vмакс 4,5 м/с для жидкостей; Vмакс 70 м/с для газов
  • - Линейная характеристика потока при дросселировании соблюдается при установочных углах от 30° до 70°
  • - Избегайте кавитации

Технические параметры

DN
50
PN
6
  • Присоединительные размеры
  • Расходные характеристики
  • Крутящие моменты, Нм
Габариты Присоединение Привод Масса, кг
H L ØD ØC-n F h Ød
4-Ø10 F07 35 14

* Односторонняя герметичность ГОСТ 54808 класс A

** Двусторонняя герметичность ГОСТ 54808 класс A

*Возможны технические изменения без предварительного уведомления.

* - Значения для PN16.

** - Значения для PN63.



Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.

*Возможны технические изменения без предварительного уведомления.

Крутящие моменты трехэксцентриковые односторонние уплотнение металл-металл

Крутящие моменты трехэксцентриковые односторонние ламельное уплотнение

Крутящие моменты трехэксцентриковые двусторонние уплотнение металл-металл

Крутящие моменты трехэксцентриковые двусторонние ламельное уплотнение

Значения крутящих моментов приведены на основании измерений воздухом при температуре 20 С. Приведенные моменты относятся к начальному моменту срыва диска с седола. Динамические крутящие моменты могут быть предоставлены по запросу. При трудностях в выборе типоразмера привода, пожалуйста, обратитесь к инженерам.

*Возможны технические изменения без предварительного уведомления.

Материальное исполнение

  • 1 Корпус
    WCB, CF8
  • 2 Диск
    WCB, CF8
  • 3 Шток верхний
    20Cr13, 05Cr17Ni4Cu4Nb
  • 4 Шток нижний
    20Cr13, 05Cr17Ni4Cu4Nb
  • 5 Седельное кольцо
    06Cr19Ni10 + Graphite, 06Cr19Ni10 + PTFE, 06Cr17Ni12Mo2 + Graphite, 06Cr17Ni12Mo2 + PTFE
  • 6 Прижимное кольцо
    Углеродистая сталь 20, 06Cr19Ni10
  • 7 Крышка нижняя
    Углеродистая сталь 20, 06Cr19Ni10
  • 8 Фланец нажимной
    WCB, CF8
  • 9 Сальник
    Графит, PTFE
  • 10 Шайба нажимная
    D2, SS304
  • 11 Пружина тарельчатая
    Углеродистая сталь 20
  • 12 Монтажная консоль
    WCB
  • 13 Прокладка
    Графит
  • 14 Стяжной винт
    A193, 06Cr19Ni10
  • 15 Болт
    A193, 06Cr19Ni10
  • 16 Гайка
    A193, 06Cr19Ni10
  • 17 Шайба
    A29, 06Cr19Ni10
  • 18 Шпилька сальника, шпилька консоли
    A193, 06Cr19Ni10
  • 19 Штифт
    20Cr13, 06Cr19Ni10
  • 20 Шпонка
    CF8
