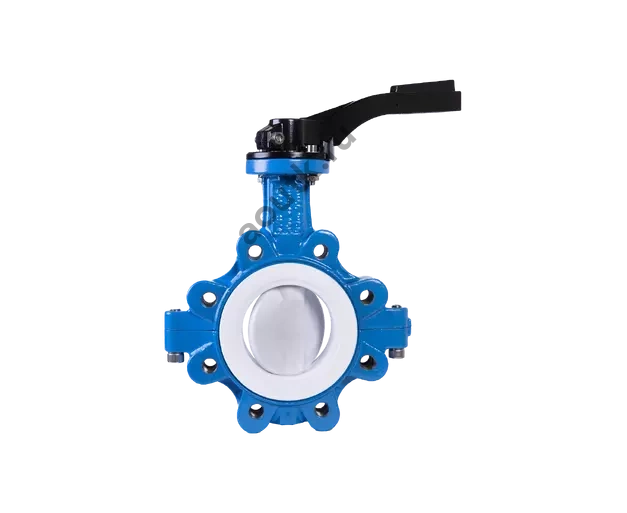

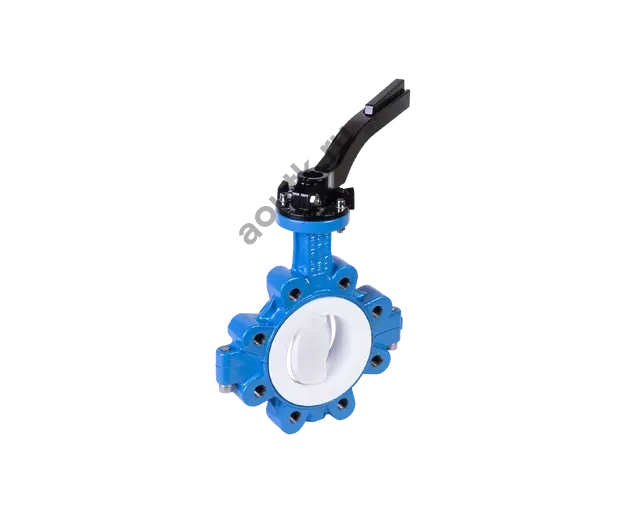

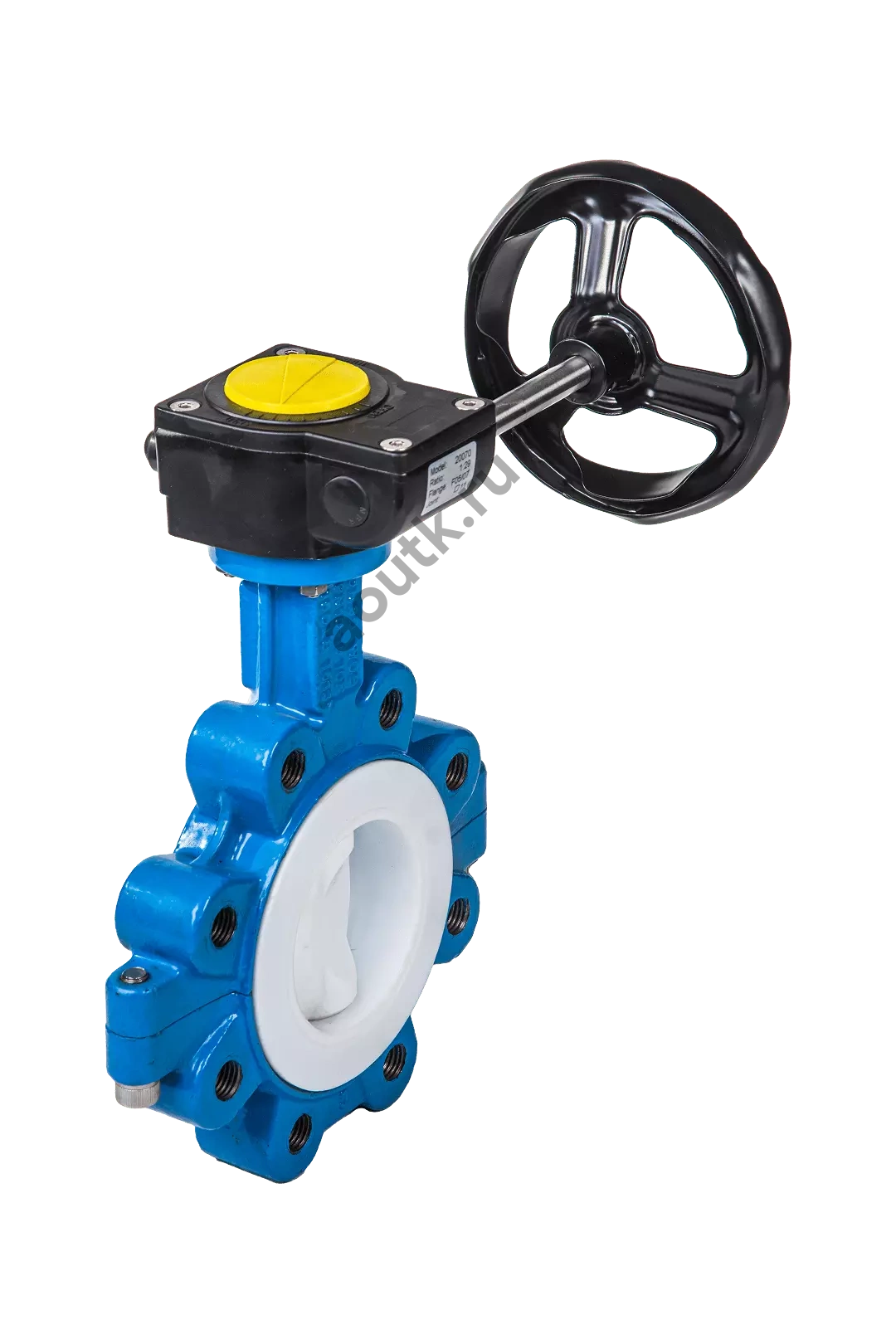

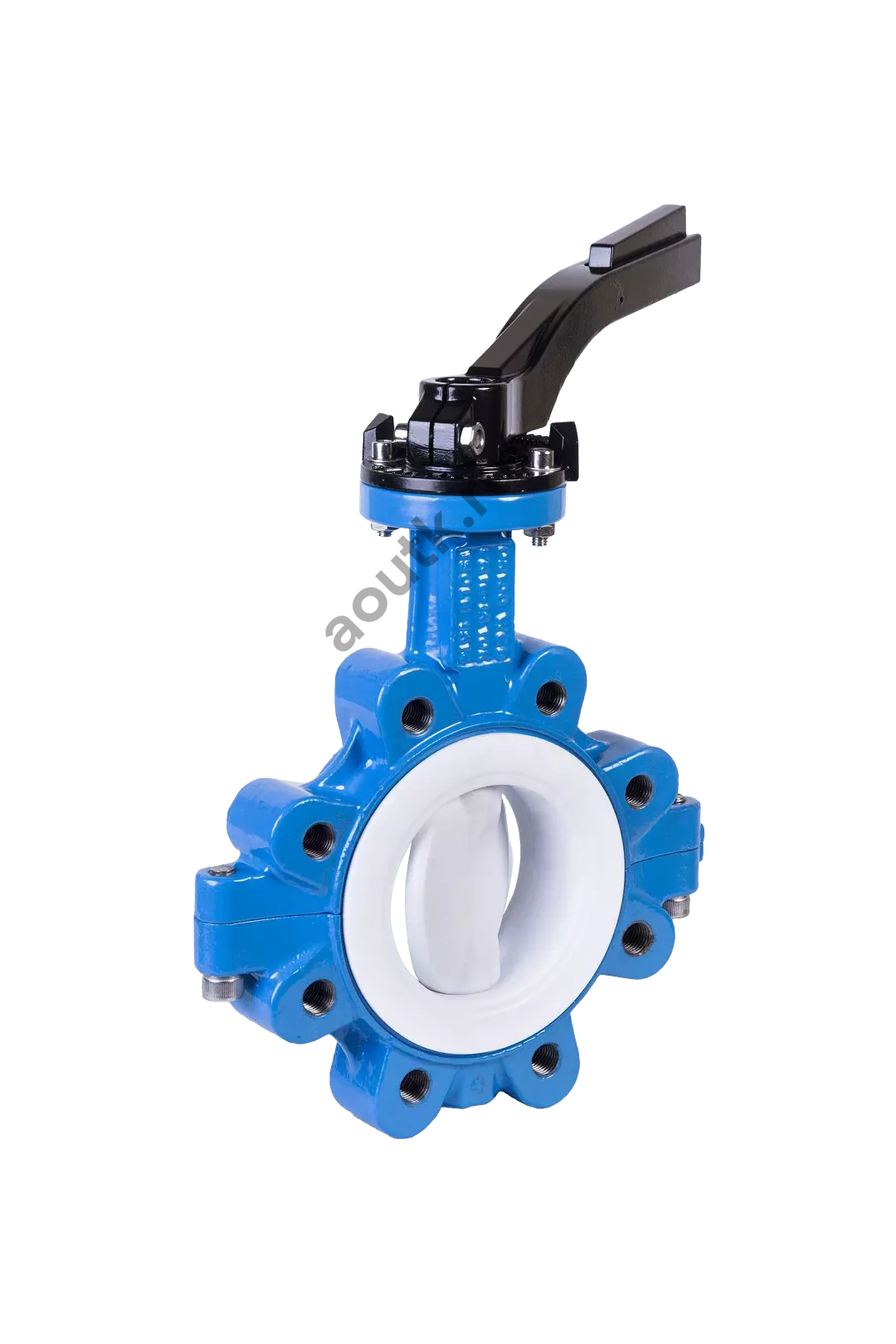

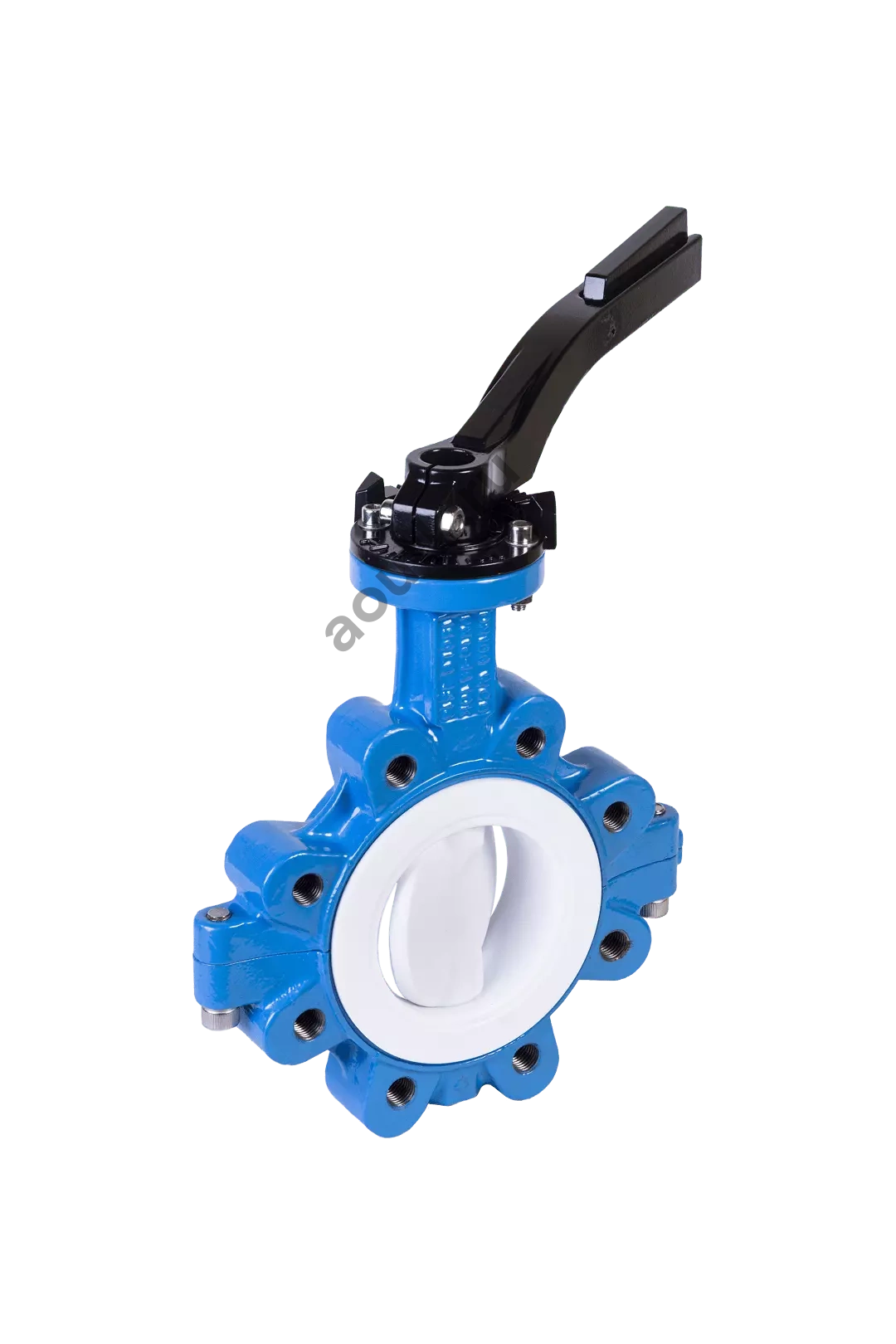

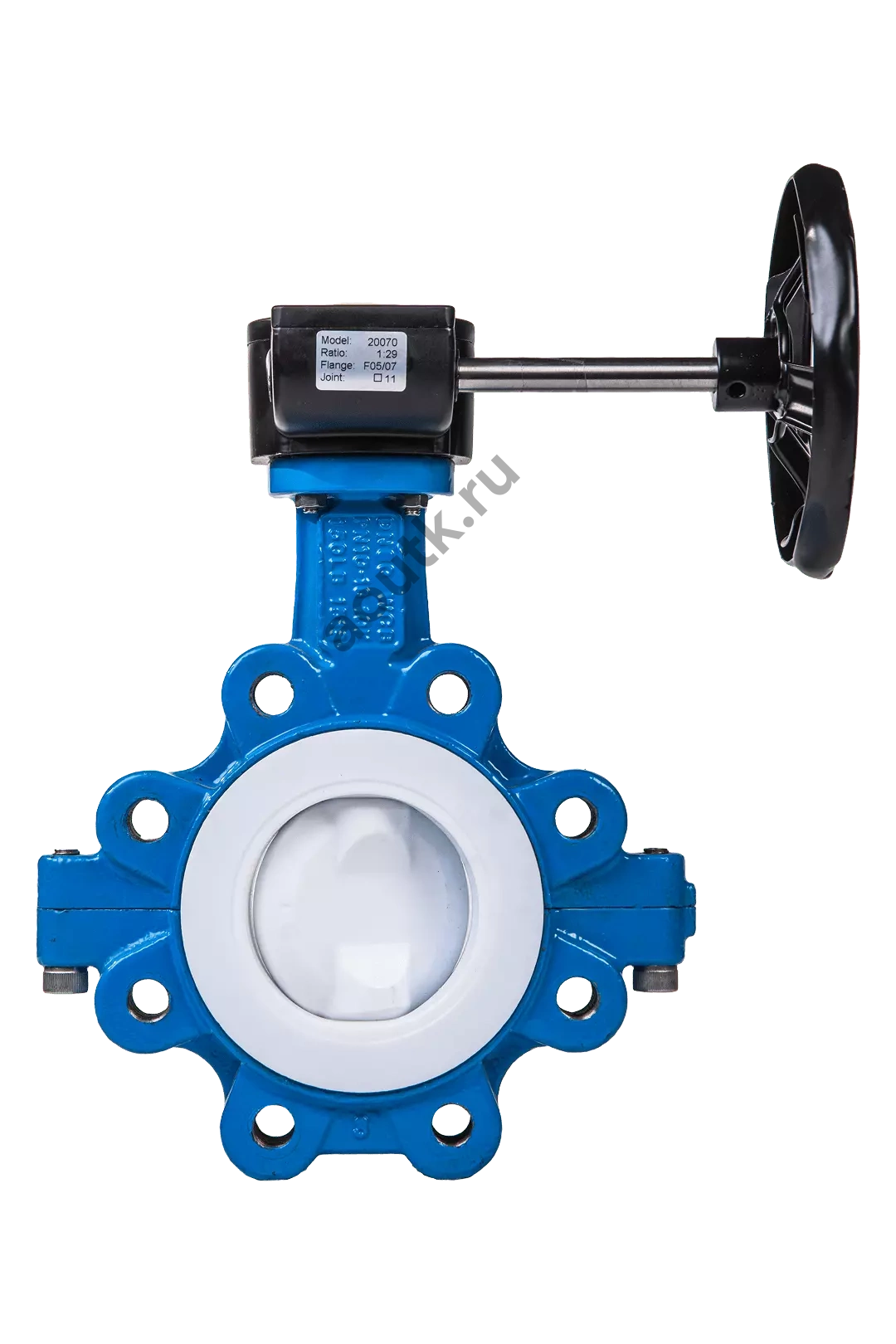

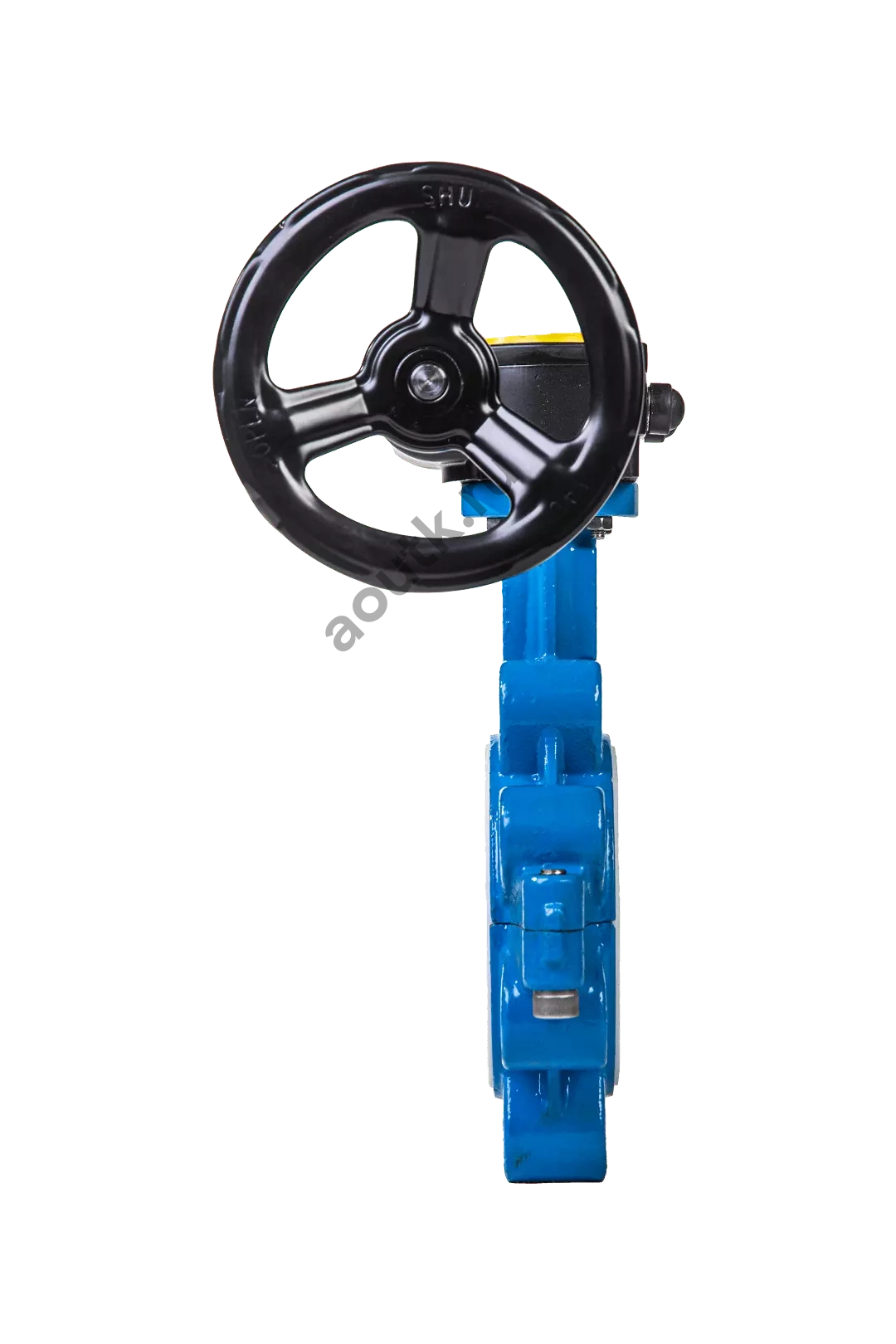

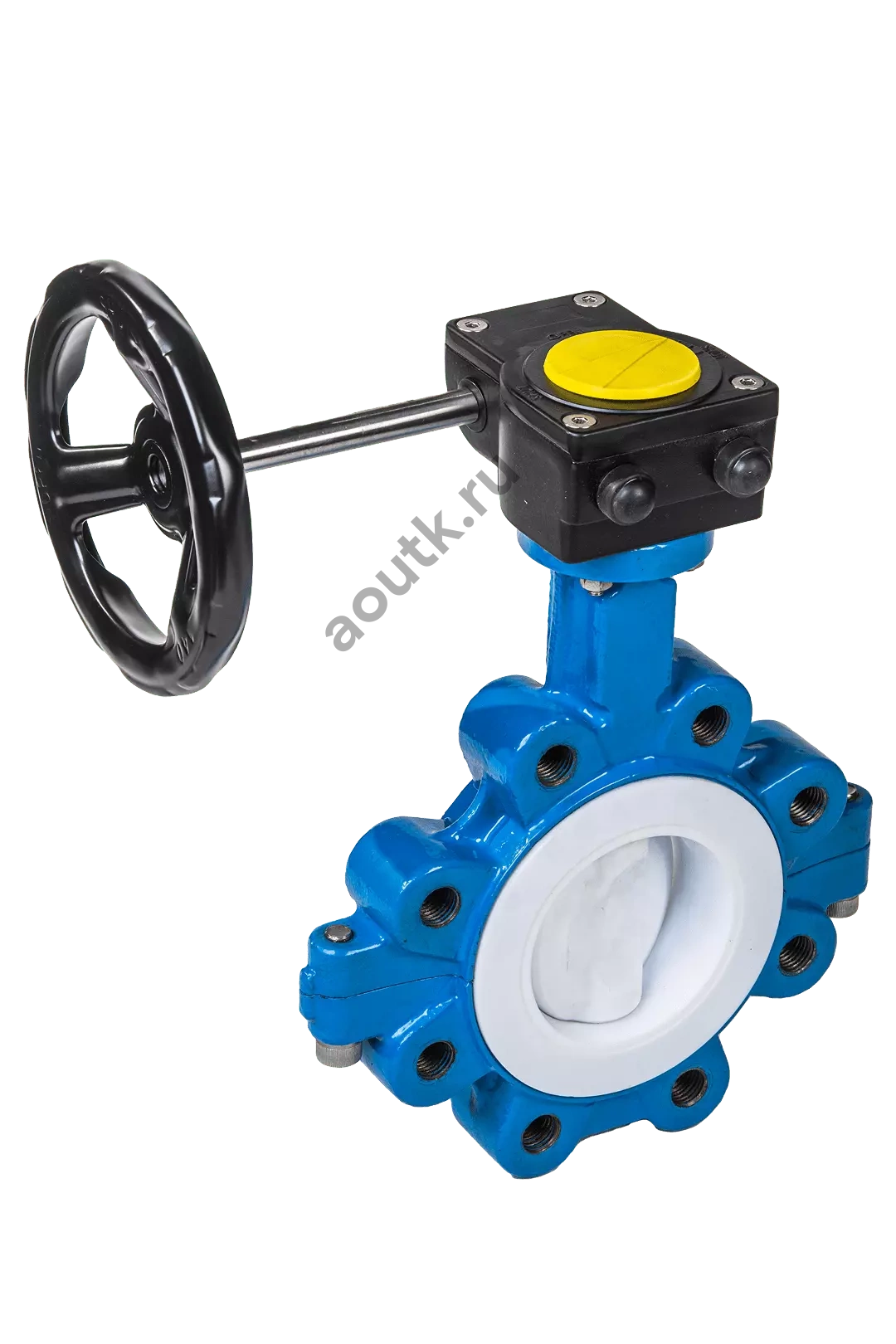

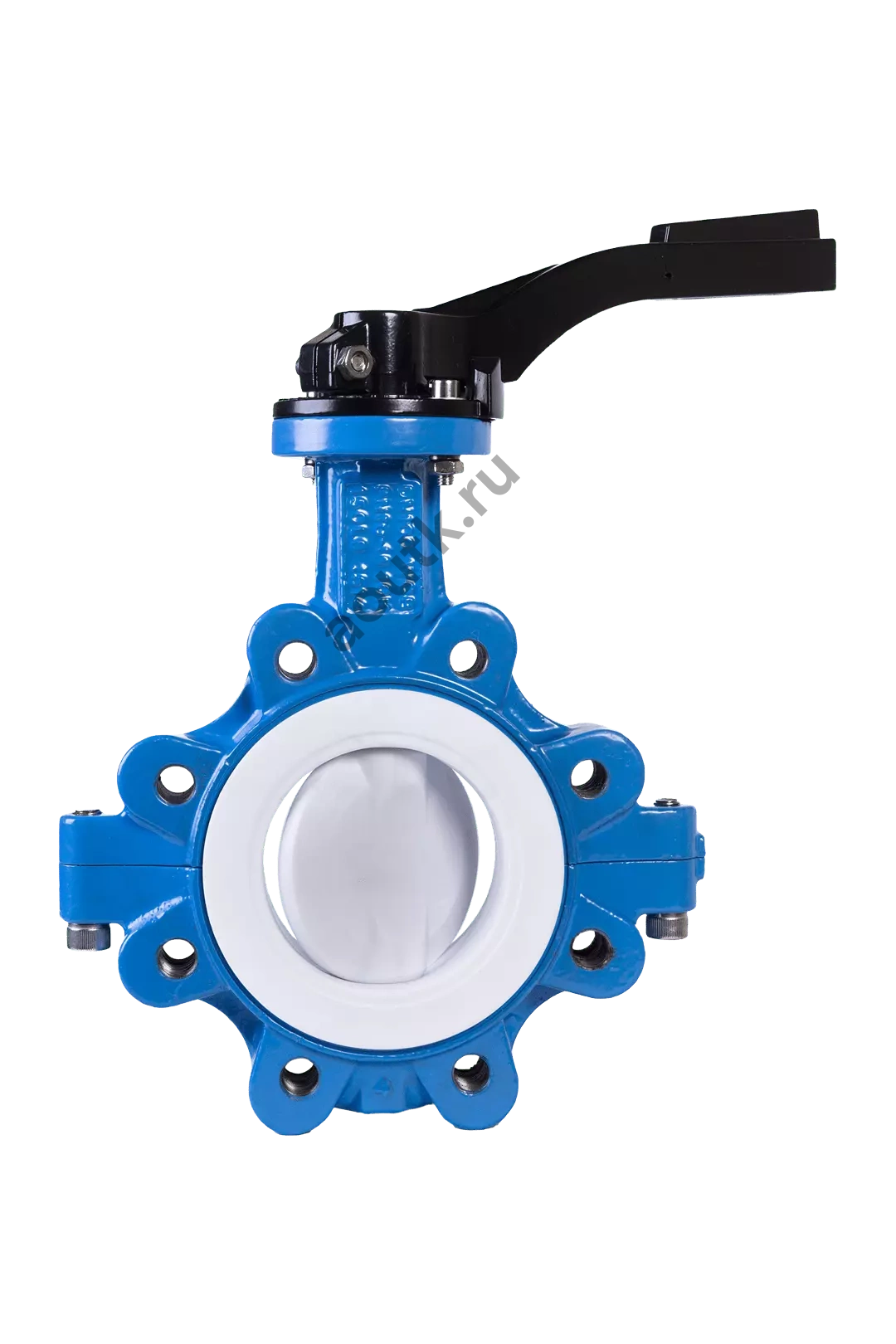

Прифланцовываемый затвор MV UBT4 для применения на агрессивных средах
Прифланцовываемый затвор MV UBT4 для применения на агрессивных средах
Прифланцовываемый затвор MV UBT4 для применения на агрессивных средах

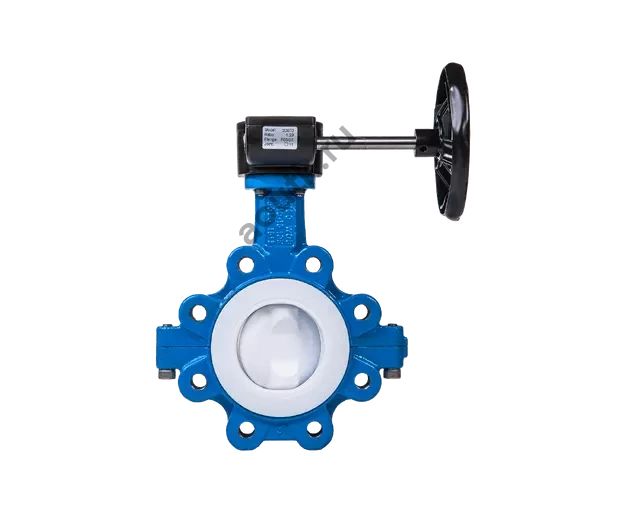

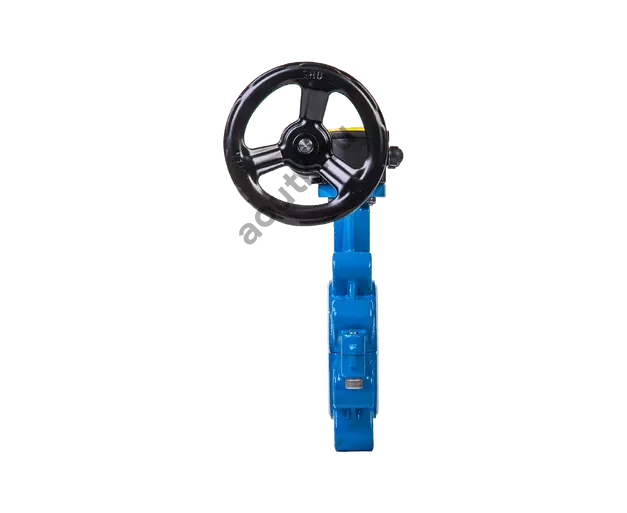

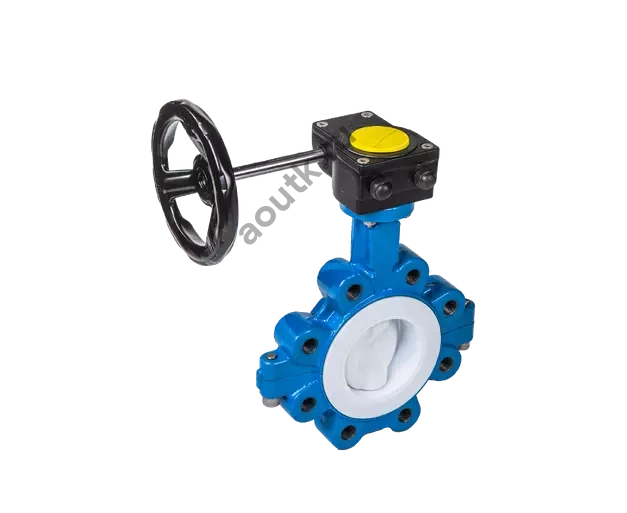

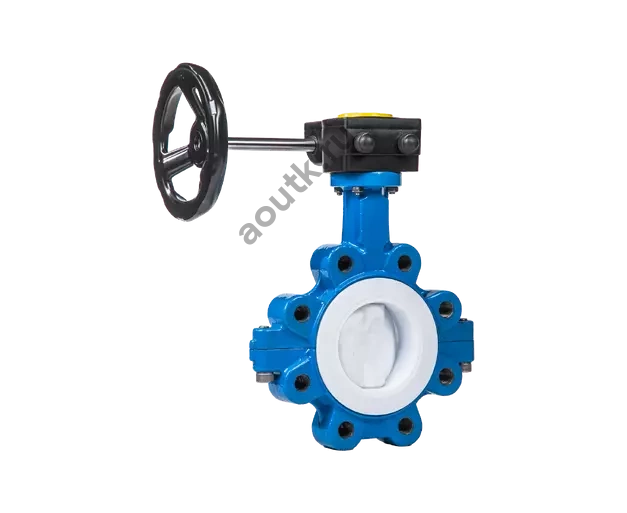

Прифланцовываемый затвор MV UBT4 для применения в химической промышленности
Прифланцовываемый затвор MV UBT4 для применения в химической промышленности
Прифланцовываемый затвор MV UBT4 для применения в химической промышленности
Прифланцовываемый затвор MV UBT4 для применения в химической промышленности
Прифланцовываемый затвор MV UBT4 для применения в химической промышленности

Технические характеристики

Чертежи 3D модели

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Условный проход: DN 40 - DN 600
  • Рабочее давление: макс. 16 бар (в зависимости от температуры)
  • Фланцевое присоединение: DIN 2501 PN 10/16 ANSI B 16.5, класс 150 ГОСТ 12815
  • Форма уплотнительной поверхности фланца: DIN 2526, форма А-Е, ANSI RF
  • Верхний фланец: EN ISO 5211
  • Монтажная длина: ISO 5752
  • Соответствие классу герметичности: ГОСТ Р 54808 класс А
  • Температурный диапазон: -40°C до +200°C (в зависимости от давления, среды и материала)
  • Вакуум: до 1 мбар по абс. шкале (с силиконовым вкладышем от -10°C до +160°C)
  • Прифланцовываемый затвор для применения в химической промышленности в агрессивных средах.

ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ

  • - Абсолютная герметичность в любом направлении потока
  • - Прецизионная механическая обработка корпуса и диска обеспечивают низкий требуемый крутящий момент, надежность затвора и долгий срок эксплуатации
  • - Разборный корпус
  • - Произвольное установочное положение
  • - Не требует технического обслуживания

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • - Химически высокоагрессивные и токсичные среды
  • - Очистительные установки
  • - Фармацевтическая промышленность
  • - Производство и переработка красок
  • - Пищевая промышленность
  • - Транспортировка и хранение опасных материалов
  • - Производство хлора
  • - Переработка руды

КРУТЯЩИЙ МОМЕНТ

  • - Значения крутящих моментов (Md) приведены для сухих сред и основаны на измерениях воздухом при температуре +20°C
  • - Приведенные значения относятся к начальному моменту срыва диска с седла
  • Значения Kv:
  • - Значение Kv [м³/час] указывает расход воды при температуре от 5°C до 30°C и ∆p 1 бар
  • - Допустимая скорость, потока: Vмакс 4,5 м/с для жидкостей; Vмакс 70 м/с для газов
  • - Линейная характеристика потока при дросселировании соблюдается при установочных углах от 30° до 70°
  • - Избегайте кавитации

Технические параметры

DN
40
PN
10
  • Присоединительные размеры
  • Расходные характеристики
  • Крутящие моменты, Нм
Габариты Присоединение Привод Масса, кг
H1 H2 L ØD ØC-n F h G
109 55 33 110 М18-4отв. F05 13.0 11 3.2

Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.

*Возможны технические изменения без предварительного уведомления.

Значение Kv (м /ч)
30°° 40°° 50°° 60°° 70°° 80°° 90°°
2 6 14 23 38 46 52

Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.

*Возможны технические изменения без предварительного уведомления.

Значения крутящих моментов приведены на основании измерений воздухом при температуре 20 С. Приведенные моменты относятся к начальному моменту срыва диска с седола. Динамические крутящие моменты могут быть предоставлены по запросу. При трудностях в выборе типоразмера привода, пожалуйста, обратитесь к инженерам.

*Возможны технические изменения без предварительного уведомления.

Материальное исполнение

  • 1 Корпус
    GGG-40, WCB, CF8, CF8M
  • 2 Уплотнение
    PTFE, PFA
  • 3 Диск
    WCB + PTFE, CF8, CF8M, CF8 + PTFE, CF8M + PTFE
  • 4 Валы
    SS316, SS420, SS304
  • 5 Валы
    SS316, SS420, SS304
  • 6 Подшипниковая втулка
    SS304 + PTFE
  • 7 Подшипниковая втулка
    SS304 + PTFE
  • 8 Кольцо круглого сечения (O-ring)
    FPM
  • 9 Кольцо круглого сечения (O-ring)
    FPM
  • 10 Эластомерный вкладыш
    Silicon
  • 11 Болт
    Нержавеющая сталь
