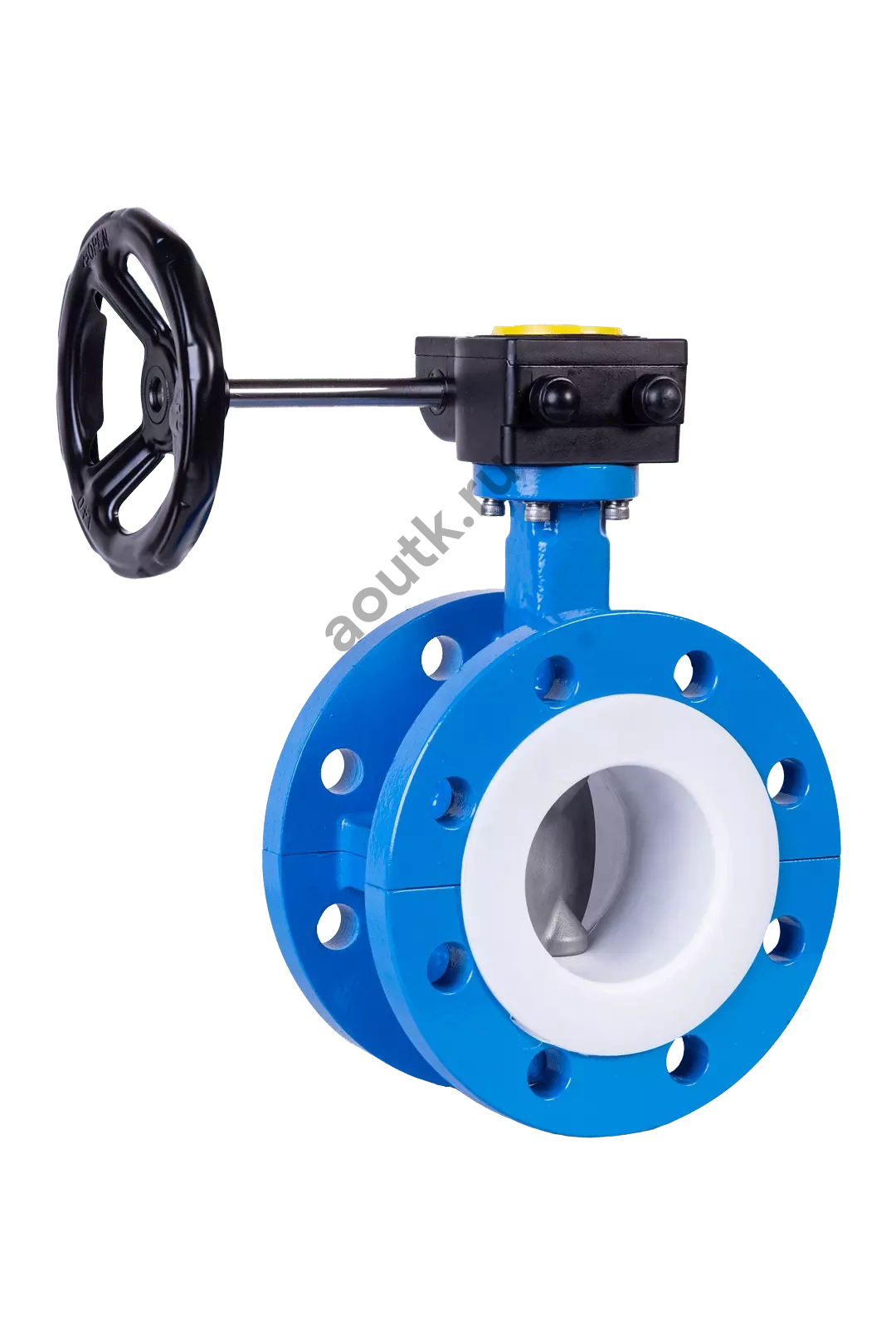

Футерованный фланцевый затвор MV UBT2 для применения в химической промышленности

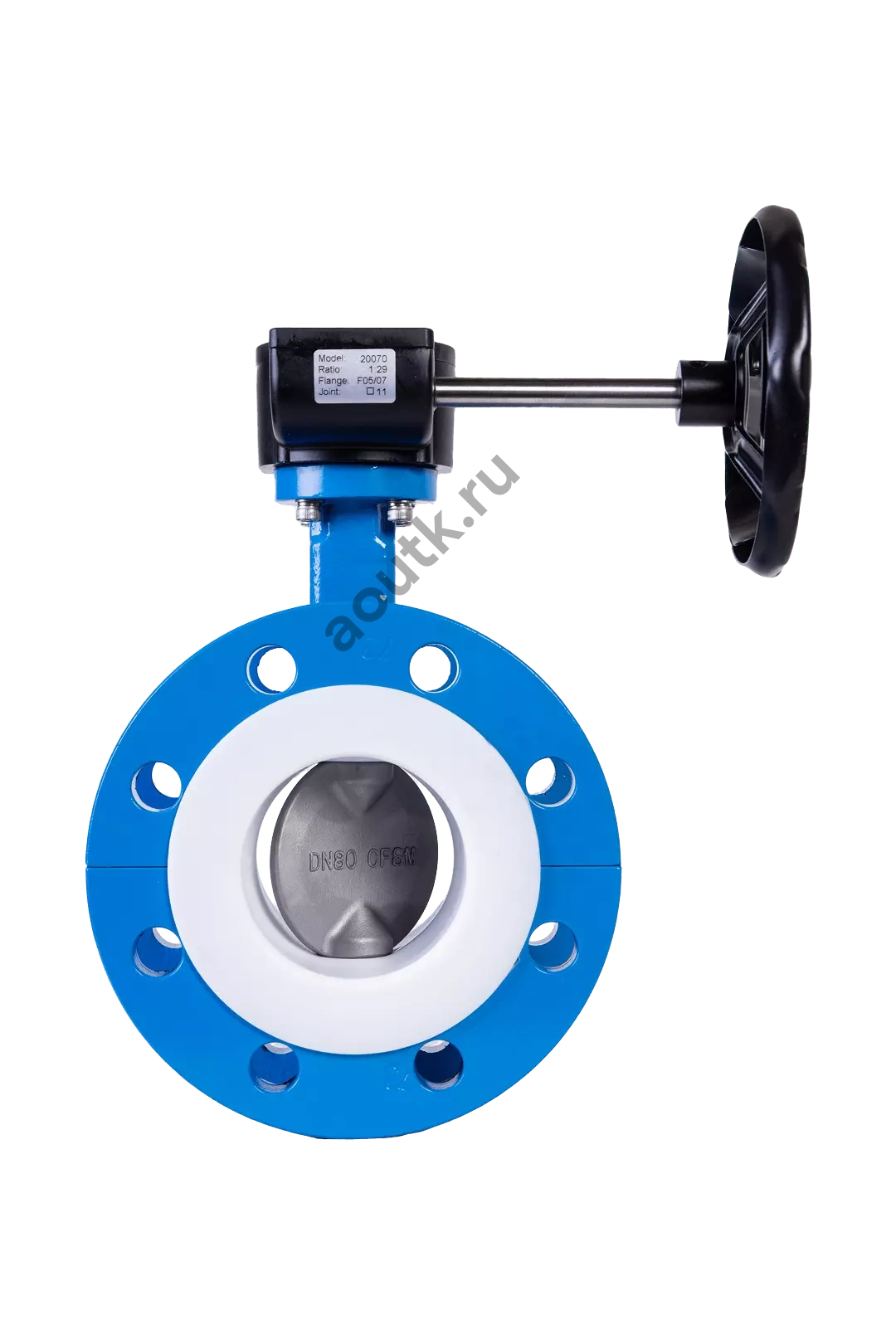

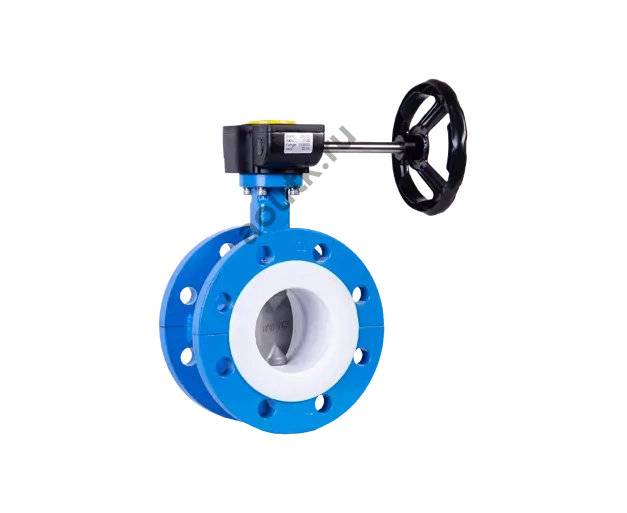

Футерованный фланцевый затвор MV UBT2 для применения в химической промышленности

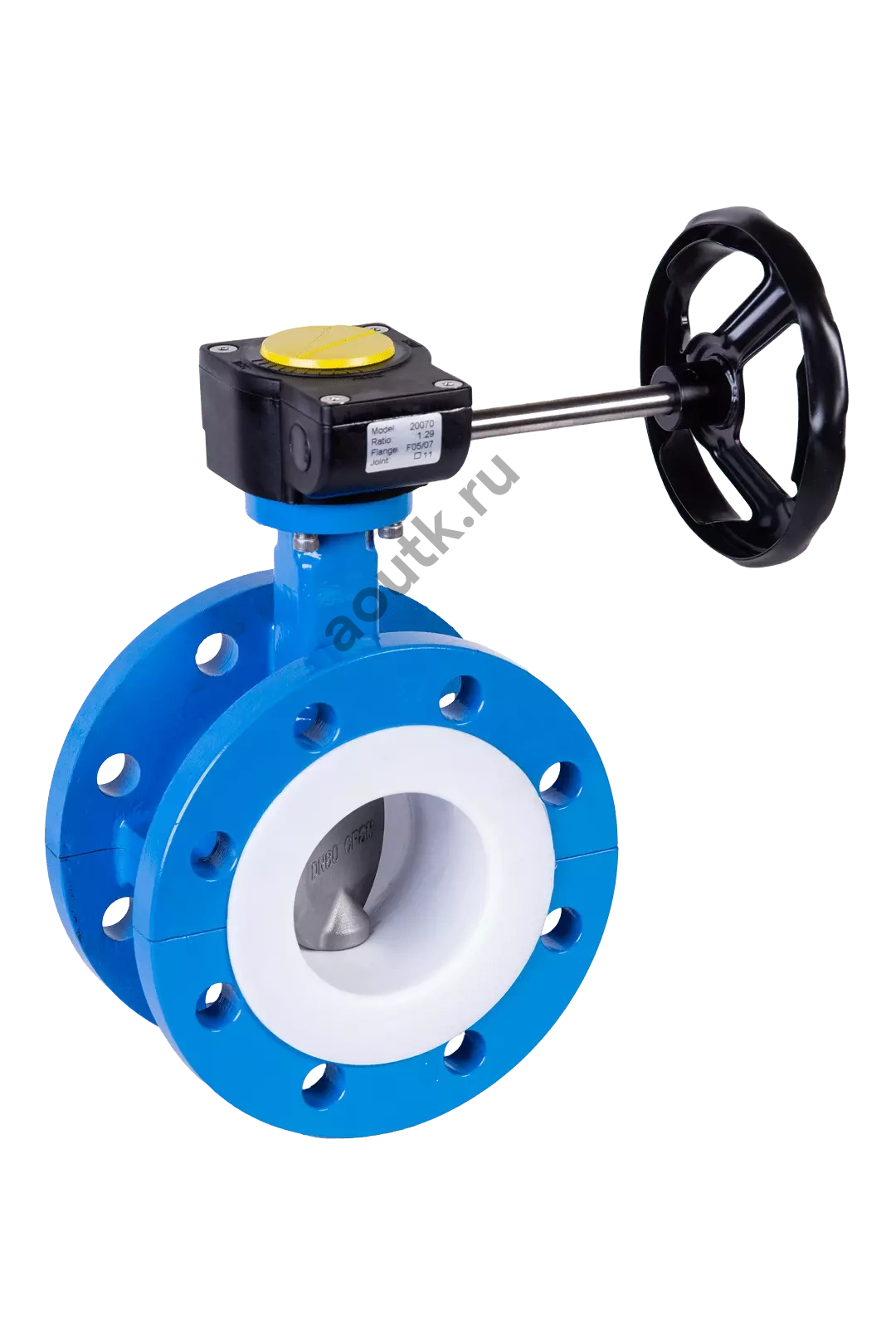

Футерованный фланцевый затвор MV UBT2 для применения на агрессивных средах

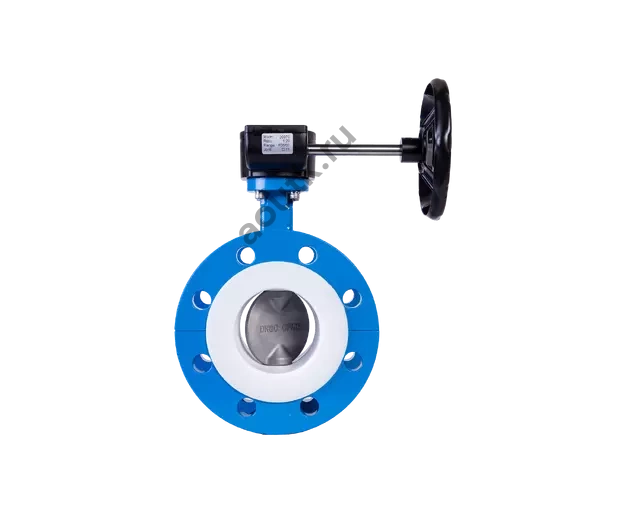

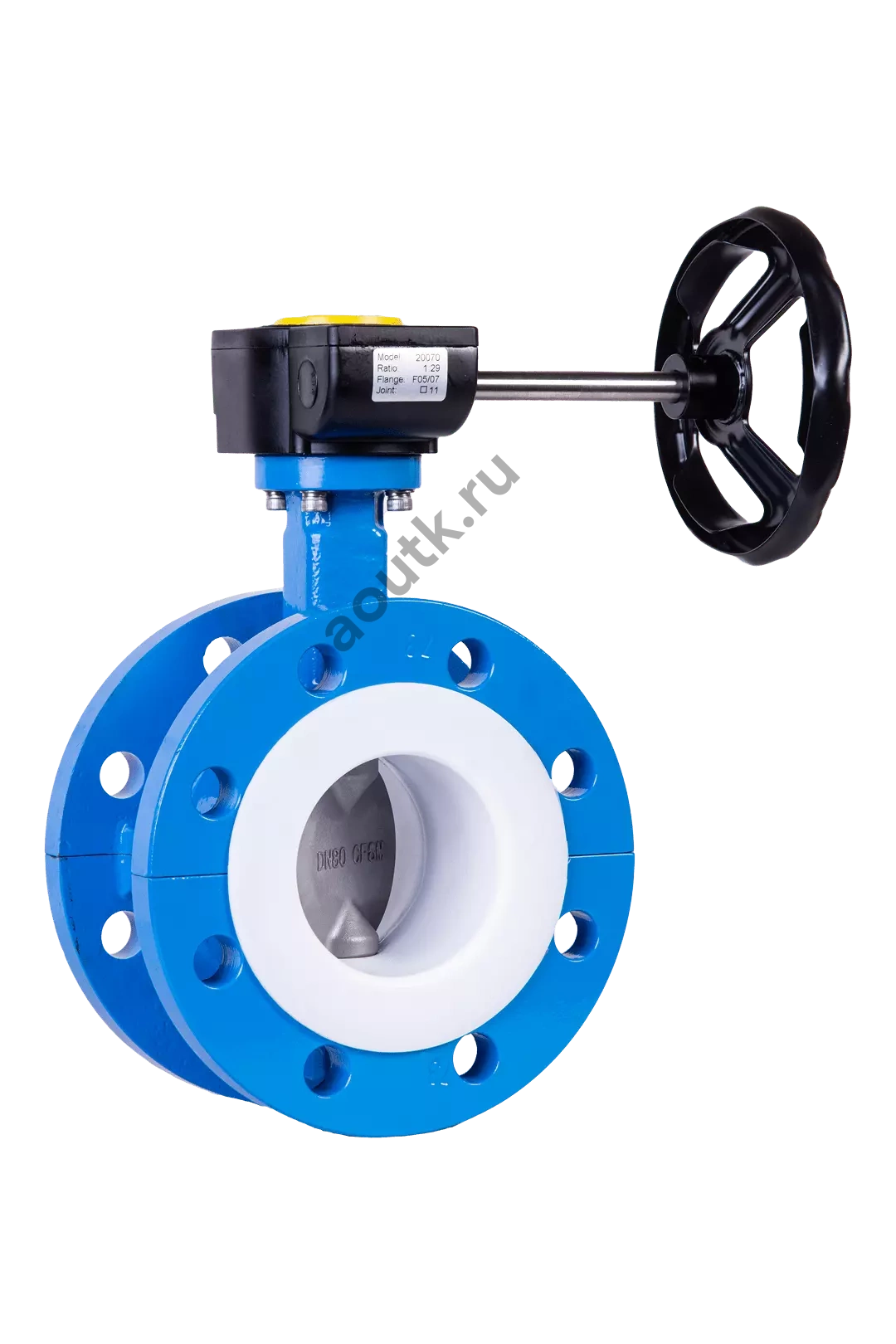

Футерованный фланцевый затвор MV UBT2 для применения на агрессивных средах

Технические характеристики

Чертежи 3D модели

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Условный проход: DN 40 - DN 600 (затворы большего диаметра по запросу)
  • Рабочее давление: макс. 16 бар
  • Фланцевое присоединение: DIN 2501 PN 10/16 ANSI B 16.5, класс 150 ГОСТ 12815
  • Форма уплотнительной поверхности фланца: DIN 2526, форма А-Е, ANSI RF
  • Верхний фланец: EN ISO 5211
  • Монтажная длина: ISO 5752
  • Соответствие классу герметичности: ГОСТ Р 54808 класс А
  • Температурный диапазон: -40°C до +200°C (в зависимости от давления, среды и материала)
  • Вакуум: до 1 мбар по абс. шкале (с силиконовым вкладышем от -10°C до +160°C)
  • Фланцевый затвор для применения в химической промышленности в агрессивных средах.

ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ

  • - Абсолютная герметичность в любом направлении потока
  • - Прецизионная механическая обработка корпуса и диска обеспечивают низкий требуемый крутящий момент, надежность затвора и долгий срок эксплуатации
  • - Разборный корпус
  • - Произвольное установочное положение
  • - Не требует технического обслуживания

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • - Химически высокоагрессивные и токсичные среды
  • - Очистительные установки
  • - Фармацевтическая промышленность
  • - Производство и переработка красок
  • - Пищевая промышленность
  • - Транспортировка и хранение опасных материалов
  • - Производство хлора
  • - Переработка руды

КРУТЯЩИЙ МОМЕНТ

  • - Значения крутящих моментов (Md) приведены для сухих сред и основаны на измерениях воздухом при температуре +20°C
  • - Приведенные значения относятся к начальному моменту срыва диска с седла
  • Значения Kv:
  • - Значение Kv [м³/час] указывает расход воды при температуре от 5°C до 30°C и ∆p 1 бар
  • - Допустимая скорость, потока: Vмакс 4,5 м/с для жидкостей; Vмакс 70 м/с для газов
  • - Линейная характеристика потока при дросселировании соблюдается при установочных углах от 30° до 70°
  • - Избегайте кавитации

Технические параметры

DN
40
PN
10
  • Присоединительные размеры
  • Расходные характеристики
  • Крутящие моменты, Нм
Габариты Присоединение Привод Масса, кг
H1 H2 L ØD ØC-n F h G
109 75 106 110 18-2отв. F05 13.0 11 10.7

Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.

*Возможны технические изменения без предварительного уведомления.

Значение Kv (м /ч)
30°° 40°° 50°° 60°° 70°° 80°° 90°°
2 6 14 23 38 46 52

Значение Kv (м3/ч) указывает расход воды при температуре от 5°C до 30°C и ΔP 1 бар.
Допустимая скорость потока: Vмакс 4,5 м/с для жидкостей, Vмакс 70 м/с для газов. Линейная
характеристика потока соблюдается при установочных углах от 30° до 70°. Избегайте кавитации.
Для получения дополнительных значений обращайтесь к нашим инженерам.

*Возможны технические изменения без предварительного уведомления.

Значения крутящих моментов приведены на основании измерений воздухом при температуре 20 С. Приведенные моменты относятся к начальному моменту срыва диска с седола. Динамические крутящие моменты могут быть предоставлены по запросу. При трудностях в выборе типоразмера привода, пожалуйста, обратитесь к инженерам.

*Возможны технические изменения без предварительного уведомления.

3D-модель

Затворы серии UBT

Соответствуют самым высоким требованиям эксплуатации химического оборудования. Их проточная часть полностью покрыта PTFE. Данные затворы обеспечивают надежную герметизацию по классу А ГОСТ 9544 и способны работать при температурах до +200°С и давлении до 16 бар. Их применяют на производствах с химически агрессивными средами.

Все затворы серии UBT разборные. Их легко обслуживать и монтировать. Затворы ремонтопригодны, очень просто и быстро можно поменять любую деталь.
